Dachform und Dachflächen

Steildach-Editor

1. Klicken Sie im Auftragscockpit im Reiter Dächer in der Karte Steildach-Editor auf Editor öffnen.
2. Das Fenster Vorgehen rechts führt durch die Schritte: Hintergrund und Maßstab (optional), Grundriss, Dachform, Durchdringungen und Fertig. Der geöffnete Schritt steht im Panel links.
3. Jeden Schritt speichern Sie mit seiner Schaltfläche unten im Panel. Das Speichern öffnet den nächsten Schritt. Ein gesperrter Schritt sagt, was ihm fehlt.

Zeichenfläche, Maus und Tasten funktionieren wie in den anderen Editoren, siehe Dach zeichnen. Ein Steildach wird als eigener Auftrag angelegt, siehe Neuer Auftrag und Dachart.

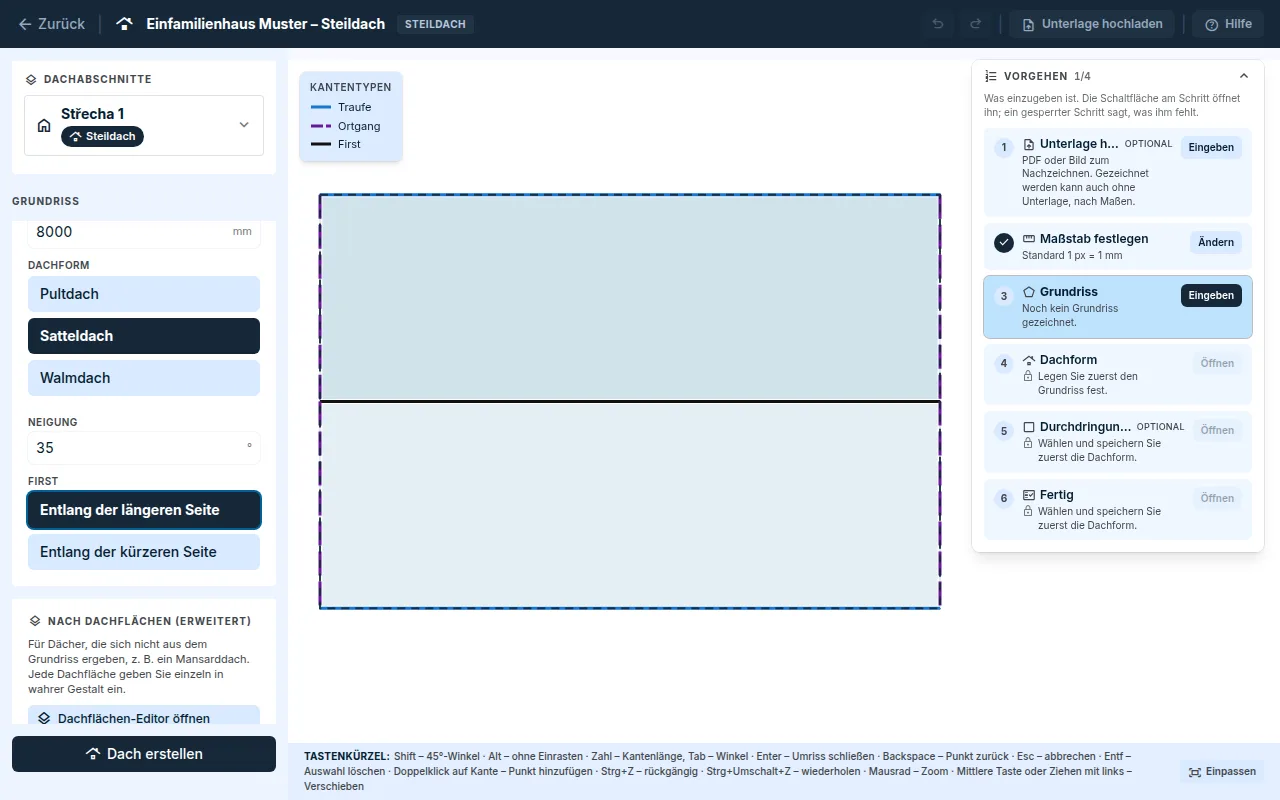

Schnelleingabe

Der schnellste Weg für ein übliches Dach. Ein leeres Dach bietet sie in der Karte Wie möchten Sie beginnen? als erste Wahl an.

1. Klicken Sie auf Schnelleingabe.
2. Wählen Sie beim Grundriss die Option Rechteck oder L-Form.
3. Geben Sie die Maße des Grundrisses in Millimetern ein. Bei der L-Form zusätzlich die Maße der Aussparung und ihre Ecke im Bereich Lage der Aussparung. Die Skizze neben den Feldern erklärt die Buchstaben A bis D.
4. Wählen Sie die Dachform: Pultdach, Satteldach oder Walmdach.
5. Geben Sie die Neigung in Grad ein.
6. Beim Satteldach über einem Rechteck wählen Sie beim First die Option Entlang der längeren Seite oder Entlang der kürzeren Seite. Beim Pultdach wählen Sie die Gefällerichtung. Das Walmdach leitet den First selbst ab.
7. Die Vorschau erscheint von selbst auf der Zeichenfläche und speichert nichts. Das Dach speichern Sie mit der Schaltfläche Dach erstellen unten im Panel. Bei einem bereits gespeicherten Dach heißt die Schaltfläche Dach ersetzen.

Die Schnelleingabe erstellt Grundriss und Form auf einmal und ersetzt den bisherigen Grundriss. Ein gezeichneter Grundriss bleibt erhalten, wenn Sie stattdessen das Zeichnen wählen.

Grundriss nach Hintergrund

1. Wählen Sie in der Karte Wie möchten Sie beginnen? die Option Unterlage hochladen (PDF oder Bild) oder Ohne Unterlage zeichnen. Im Schritt Grundriss wechseln Sie dann zwischen Schnelleingabe und Zeichnen.
2. Legen Sie bei einem Hintergrund den Maßstab anhand einer bekannten Länge fest, siehe Hintergrund und Maßstab.
3. Zeichnen Sie mit dem Werkzeug Grundriss zeichnen den Dachumriss nach, wie Sie ihn in der Grundrisszeichnung sehen.
4. Klicken Sie auf Grundriss speichern.

Dachform

Dachflächen, First, Grate und Kehlen werden nicht gezeichnet. Die Anwendung berechnet sie aus Grundriss und Neigung.

1. Markieren Sie im Schritt Dachform die Kanten. Klicken Sie auf eine Kante im Plan oder in der Liste: Sie wechselt zwischen Traufe und Ortgang. Standard ist Traufe.
2. Geben Sie die Neigung ein.
3. Klicken Sie auf Dachform speichern.

• Statt die Kanten zu markieren, können Sie die Form mit Dachform manuell eingeben wählen: Pult-, Sattel- oder Walmdach und seine Parameter.
• Das Markieren der Kanten funktioniert nur bei einem Grundriss, dessen benachbarte Kanten einen rechten Winkel bilden. In der Zeichnung darf er gedreht sein.
• Die Dachflächen sind mit den Buchstaben A, B, C … bezeichnet. Genauso heißen sie in der Eindeckung, in der Mengenermittlung und im Protokoll.
• Wenn Sie den Grundriss später ändern und speichern, wird die Dachform darüber neu berechnet.

Durchdringungen

1. Klicken Sie im Schritt Durchdringungen auf eine Elementart, zum Beispiel Schornstein oder Dachfenster, und zeichnen Sie ihren Umriss.
2. Ein rechteckiges Element geben Sie schneller mit Nach Maß eingeben ein: Wählen Sie die Art der Durchdringung und geben Sie die tatsächliche Breite (quer zum Gefälle) und Höhe (in Gefällerichtung) auf dem Dach ein. Klicken Sie dann auf Mit Klick platzieren und auf die Stelle auf dem Dach. Die Verkürzung im Grundriss durch die Neigung berechnet die Anwendung.
3. Klicken Sie auf Durchdringungen speichern.

Bei einer Durchdringung zeigt die Anwendung das tatsächliche Maß auf dem Dach, den Abstand von der Traufe und vom Ortgang sowie die Längen der Anschlussbleche traufseitig, firstseitig und an den Seiten. Eine Durchdringung muss ganz in einer Dachfläche liegen, nicht über First oder Grat hinweg.

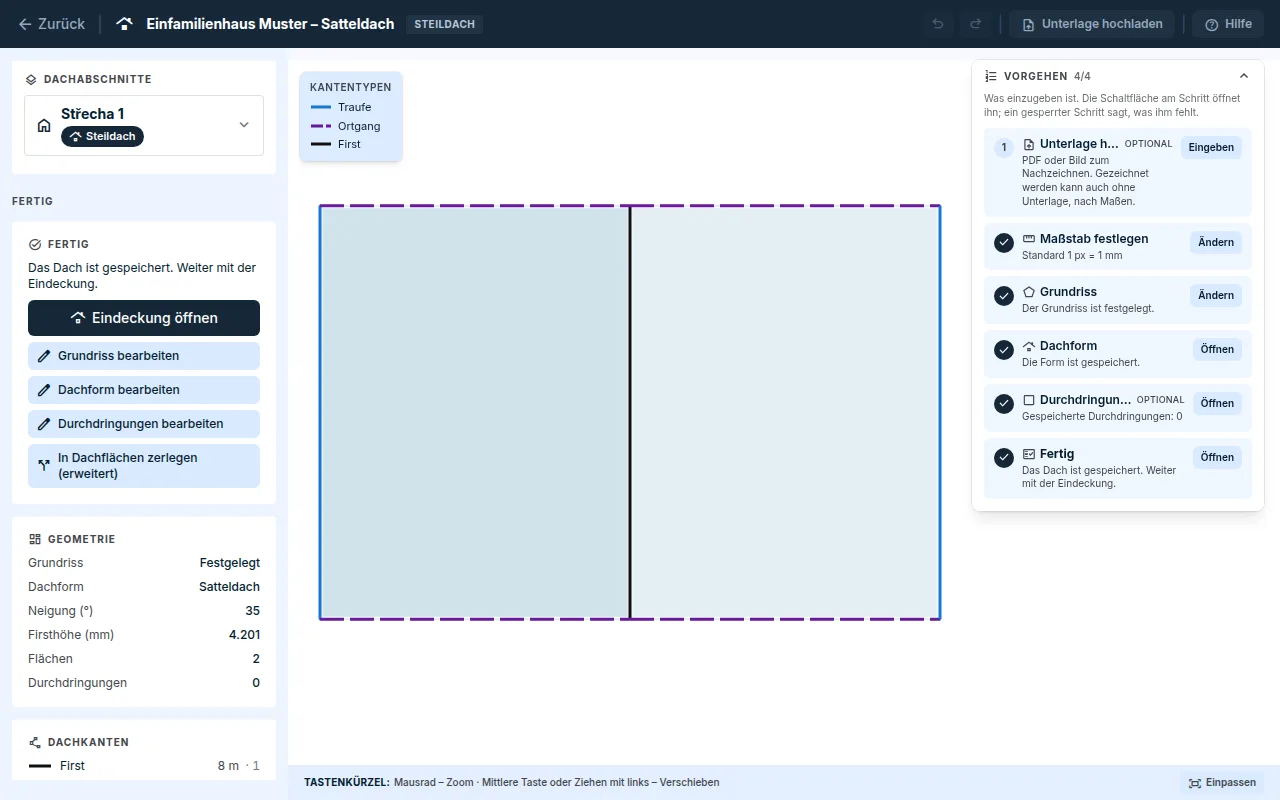

Fertig

• Der Schritt Fertig fasst Grundriss, Form, Anzahl der Dachflächen und Durchdringungen zusammen. Jeden Teil bearbeiten Sie mit der Schaltfläche daneben.
• Mit der Schaltfläche Eindeckung öffnen geht es weiter zur Auswahl der Eindeckung, siehe Dacheindeckung.

Komplexeres Dach Fläche für Fläche

Ein Dach, das sich nicht aus dem Grundriss ergibt, etwa ein Mansarddach oder Dachflächen mit unterschiedlicher Neigung, geben Sie im Dachflächen-Editor ein.

• Leeres Dach: in der Karte Wie möchten Sie beginnen? die Option Nach Dachflächen (erweitert) und Dachflächen-Editor öffnen.
• Gespeichertes Dach: In Dachflächen zerlegen im Schritt Dachform oder In Dachflächen zerlegen (erweitert) im Schritt Fertig. Das gespeicherte Dach wird in Dachflächen umgewandelt, den Entwurf bearbeiten Sie dann weiter.

Vorgehen im Dachflächen-Editor:

1. Dachflächen: Mit der Schaltfläche Dachfläche hinzufügen fügen Sie eine Dachfläche hinzu und zeichnen sie mit dem Werkzeug Umriss in wahrer Gestalt, in der Ansicht senkrecht auf die Fläche. Die Maße gelten also entlang der Sparren, nicht im Grundriss. Geben Sie die Neigung ein.
2. Kantenrollen: Klicken Sie auf eine Kante und wählen Sie ihre Rolle, zum Beispiel Traufe, Ortgang, First, Grat, Kehle, Wandanschluss oder Knick.
3. Paare: First, Grat, Kehle und Knick gehören zu zwei Dachflächen. Eine Kante paaren Sie mit der Schaltfläche Übernehmen beim Vorschlag oder mit der Schaltfläche Per Klick paaren.
4. Prüfung: Die Anwendung prüft, ob die Dachflächen zusammenpassen, und listet auf, was nicht passt.
5. Klicken Sie auf Dachflächen speichern. Das Speichern ersetzt die bisherige Dachform.

• Das Fenster Grundriss und 3D zeigt das zusammengesetzte Dach nur zur Orientierung. Ein Klick auf eine Dachfläche öffnet sie.
• Der Mansardknick hat in der Aufstellung der Klempnerarbeiten eine eigene Zeile. Seine Ausführung wählen Sie in der Eindeckung, siehe Lattung.
• Ein nach Dachflächen eingegebenes Dach unterstützt noch keine Durchdringungen.
• Zurück zum Steildach-Editor führt die Schaltfläche Steildach-Editor in der Kopfzeile.

Sparrenlänge

Beim Steildach gibt die Anwendung die Sparrenlänge an: die tatsächliche Länge der Dachfläche entlang der Dachhaut von der Traufe bis zum First. Im Grundriss ist die Dachfläche kürzer, daher ist die Sparrenlänge länger als die gezeichnete Linie. Sie finden sie bei jeder Dachfläche im Modul Dacheindeckung.
