Tvar střechy a roviny

Editor šikmé střechy

1. V kokpitu zakázky na záložce Střechy klikněte v kartě Editor šikmé střechy na Otevřít editor.
2. Okno Postup vpravo vede kroky: podklad a měřítko (nepovinné), Půdorys, Tvar střechy, Prostupy a Hotovo. Otevřený krok je v panelu vlevo.
3. Každý krok uložíte jeho tlačítkem dole v panelu. Uložení otevře další krok. Zamčený krok řekne, co mu chybí.

Plátno, myš a klávesy jsou stejné jako v ostatních editorech, viz Nakreslit střechu. Šikmá střecha se zakládá jako samostatná zakázka, viz Nová zakázka a typ střechy.

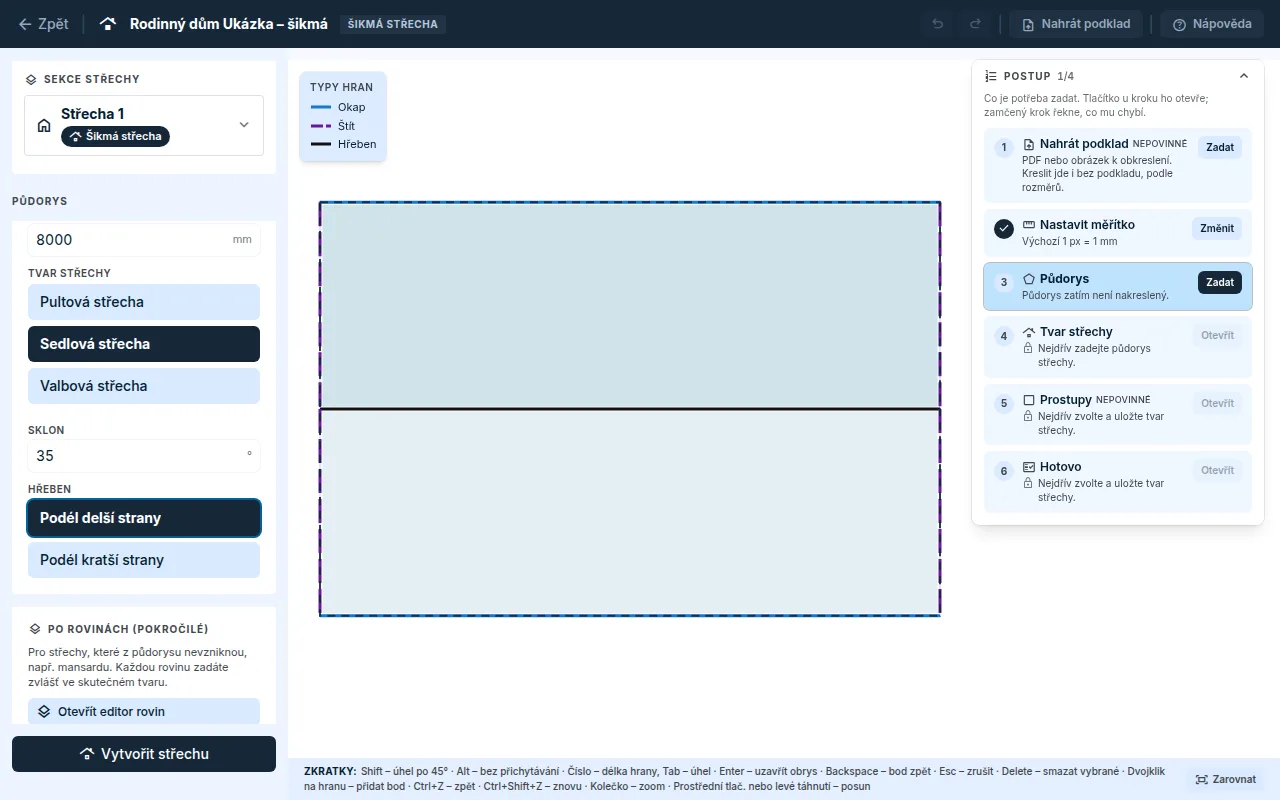

Rychlé zadání

Nejrychlejší cesta pro běžnou střechu. Prázdná střecha ho nabídne jako první volbu v kartě Jak chcete začít?.

1. Klikněte na Rychlé zadání.
2. Zvolte Půdorys: Obdélník, nebo L-tvar.
3. Zadejte rozměry půdorysu v milimetrech. U L-tvaru navíc rozměry výřezu a jeho roh v části Umístění výřezu. Obrázek u polí vysvětluje písmena A až D.
4. Zvolte Tvar střechy: Pultová střecha, Sedlová střecha, nebo Valbová střecha.
5. Zadejte Sklon ve stupních.
6. U sedlové nad obdélníkem zvolte Hřeben: Podél delší strany, nebo Podél kratší strany. U pultové zvolte Směr spádu. Valba si hřeben odvodí sama.
7. Náhled se na plátně ukáže sám a nic neukládá. Střechu uložíte tlačítkem Vytvořit střechu dole v panelu. Nad už uloženou střechou se tlačítko jmenuje Přepsat střechu.

Rychlé zadání vytvoří půdorys i tvar najednou a nahradí dosavadní půdorys. Nakreslený půdorys zůstane, když místo toho zvolíte kreslení.

Půdorys podle podkladu

1. V kartě Jak chcete začít? zvolte Nahrát podklad (PDF nebo obrázek), nebo Kreslit bez podkladu. V kroku Půdorys pak přepínáte Rychlé zadání a Kreslit.
2. U podkladu nastavte měřítko podle známé délky, viz Podklad a měřítko.
3. Nástrojem Nakreslit půdorys obkreslete obrys střechy, jak ho vidíte ve výkresu půdorysu.
4. Klikněte na Uložit půdorys.

Tvar střechy

Roviny, hřeben, nároží ani úžlabí se nekreslí. Dopočítá je aplikace z půdorysu a sklonu.

1. V kroku Tvar střechy označte hrany. Klikněte na hranu na plánu nebo v seznamu: přepíná se Okap a Štít. Výchozí je okap.
2. Zadejte Sklon.
3. Klikněte na Uložit tvar střechy.

• Místo označení hran můžete tvar zvolit volbou Zadat tvar střechy ručně: pultová, sedlová, nebo valbová střecha a její parametry.
• Označení hran zvládá jen půdorys, jehož sousední hrany svírají pravý úhel. Na výkresu smí být pootočený.
• Roviny jsou označené písmeny A, B, C … Stejně se jmenují v krytině, ve výkazu i v protokolu.
• Když půdorys později upravíte a uložíte, tvar střechy se nad ním přepočítá.

Prostupy

1. V kroku Prostupy klikněte na typ prvku, třeba Komín nebo Světlík, a nakreslete jeho obrys.
2. Pravoúhlý prvek zadáte rychleji volbou Zadat rozměrem: zvolte Typ prostupu a zadejte skutečnou Šířka (napříč spádem) a Výška (po spádu) na střeše. Pak klikněte na Umístit kliknutím a na místo na střeše. Zkrácení v půdorysu podle sklonu dopočítá aplikace.
3. Klikněte na Uložit prostupy.

U prostupu aplikace ukáže skutečný rozměr na střeše, vzdálenost od okapu a od štítu a délky lemování u okapu, u hřebene a po bocích. Prostup musí ležet celý v jedné rovině, ne přes hřeben nebo nároží.

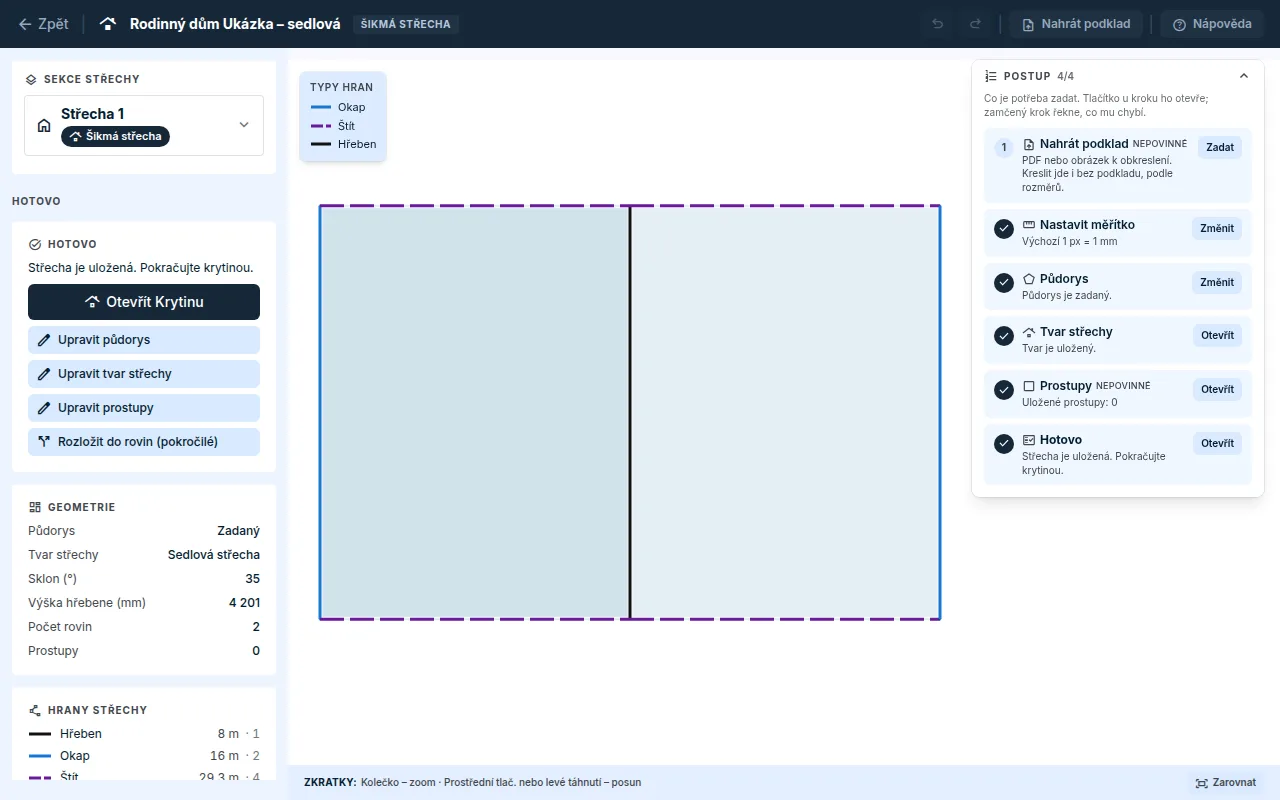

Hotovo

• Krok Hotovo shrne půdorys, tvar, počet rovin a prostupy. Každou část upravíte tlačítkem u ní.
• Tlačítkem Otevřít Krytinu pokračujete výběrem krytiny, viz Krytina.

Složitější střecha po rovinách

Střechu, která z půdorysu nevznikne, třeba mansardu nebo roviny s různým sklonem, zadáte v editoru rovin.

• Prázdná střecha: v kartě Jak chcete začít? volba Po rovinách (pokročilé) a Otevřít editor rovin.
• Uložená střecha: Rozložit do rovin v kroku Tvar střechy, nebo Rozložit do rovin (pokročilé) v kroku Hotovo. Uložená střecha se převede na roviny a návrh pak upravíte.

Postup v editoru rovin:

1. Roviny: tlačítkem Přidat rovinu přidáte rovinu a nástrojem Obrys ji nakreslíte ve skutečném tvaru, v pohledu kolmo na ni. Rozměry jsou tedy po krokvi, ne v půdorysu. Zadejte Sklon.
2. Role hran: klikněte na hranu a zvolte roli, třeba Okap, Štít, Hřeben, Nároží, Úžlabí, Napojení na stěnu, nebo Zlom.
3. Páry: hřeben, nároží, úžlabí a zlom sdílejí dvě roviny. Hranu spárujete tlačítkem Přijmout u návrhu, nebo tlačítkem Spárovat kliknutím.
4. Kontrola: aplikace ověří, že roviny do sebe zapadají, a vypíše, co nesedí.
5. Klikněte na Uložit roviny. Uložení nahradí dosavadní tvar střechy.

• Okno Půdorys a 3D ukazuje složenou střechu jen pro orientaci. Klik na rovinu ji otevře.
• Zlom mansardy má ve výkazu klempířiny vlastní řádek. Jeho provedení zvolíte v krytině, viz Laťování.
• Střecha zadaná po rovinách zatím nepodporuje prostupy.
• Zpět do editoru šikmé střechy vede tlačítko Editor šikmé střechy v hlavičce.

Délka po krokvi

U šikmé střechy aplikace udává délku po krokvi: skutečnou délku roviny po plášti od okapu k hřebeni. V půdorysu je rovina kratší, proto je délka po krokvi delší než nakreslená úsečka. Najdete ji u každé roviny v modulu Krytina.
