Podklad a měřítko

Co je podklad

• Podklad je výkres v PDF, JPG nebo PNG, podle kterého obrys střechy obkreslíte.
• Je to jen obrázek pod kresbou. FredIQ počítá z nakreslené střechy a měřítka, ne z podkladu.
• Soubor může mít nejvýš 20 MB. Z PDF se použije první stránka.

Nahrát podklad

1. V editoru prázdné střechy klikněte v kartě Jak chcete začít? na Nahrát podklad. Kdykoli jindy použijte Nahrát podklad v horní liště editoru.
2. Vyberte soubor.
3. Nastavte měřítko, viz další kapitola.

• Skrýt a Zobrazit v horní liště podklad schová a znovu ukáže.
• Průhlednost podkladu nastavíte v kartě Podklad v levém panelu.
• Jiný podklad nahrajete stejným tlačítkem. Nakreslená střecha i měřítko zůstanou, dřívější měření ale k novému podkladu nepatří: změřte měřítko znovu.

Máte výkres v DXF? Import převezme obrys i měřítko z výkresu, viz Import výkresu DXF. Střecha s nahraným podkladem ale import DXF nenabídne. Pro výkres DXF založte novou střechu.

Nastavit měřítko podle známé délky

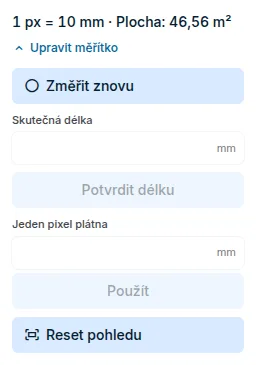

1. V kartě Měřítko v levém panelu klikněte na Nastavit měřítko. Když už měřítko nastavené je, klikněte na Upravit měřítko a pak na Změřit znovu.
2. Klikněte ve výkresu na začátek a konec úsečky, jejíž délku znáte, třeba kótované hrany. Bod se přichytí k rohu nebo ke středu nakreslené hrany, jinak padne přesně tam, kam kliknete.
3. Do pole Skutečná délka napište délku v milimetrech a klikněte na Potvrdit délku.

Karta pak ukáže změřenou délku a plochu střechy. Měření zrušíte klávesou Esc.

Měřte co nejdelší kótovanou délku. Malá chyba při klikání se na ní projeví nejméně. Plochu v kartě porovnejte s výkresem.

Měřítko bez podkladu

• Prázdná střecha bez podkladu má výchozí měřítko 1 px = 1 mm. Rozměry hran zadáte číslem přímo při kreslení, viz Pomůcky kreslení.
• Měřítko jde zadat i číslem: v kartě Měřítko vyplňte Jeden pixel plátna v milimetrech a klikněte na Použít.
• Když na prázdnou střechu nahrajete podklad, výchozí měřítko pro něj neplatí. Podklad nejdřív změřte.

Změna měřítka nakreslené střechy

• Změna měřítka změní skutečné rozměry všeho, co je nakreslené.
• Než ji editor provede, ukáže, o kolik procent se rozměry a plocha změní. Změnu potvrdíte tlačítkem Změnit rozměry, nebo ji zrušíte.
• Výsledky spočítané s původním měřítkem pak neplatí a je potřeba je spočítat znovu.

Kde se měřítko kontroluje

• V okně Postup je krok Nastavit měřítko. Když je nahraný podklad, ale nikdo ho nezměřil, krok napíše, že střecha je ve výchozím měřítku 1 px = 1 mm. Plocha pak neodpovídá výkresu.
• Bez měřítka aplikace nespočítá plochu, spádování ani posouzení odvodnění.

Šikmá střecha a fasáda

• Editor šikmé střechy má stejnou kartu Měřítko a nahrání podkladu v horní liště.
• U fasády se podklad nahrává stejně. Měřítko tu patří obrázku, kresba fasády se nemění. V kartě Podklad navíc umístíte počátek na levý dolní roh fasády.
