Výkaz krytiny a klempířiny

Kde výkaz najdete

1. Otevřete modul Krytina a vyberte krytinu, viz Krytina.

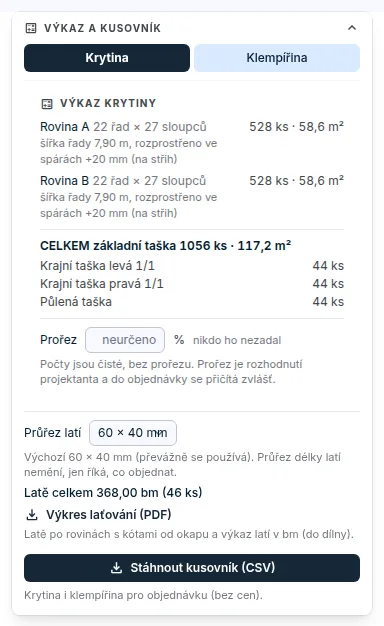

2. Vpravo je okno Výkaz a kusovník. Přepínačem nahoře volíte Krytina a Klempířina.
3. Výkaz je podklad pro objednávku. Ceny neobsahuje.

Krytina

Výkaz krytiny ukazuje kusy po rovinách a součet za střechu:

• U tašek a šablon řady a sloupce a počet celých a řezaných kusů. Řezaný kus se objednává celý.
• Příslušenství řady jako samostatné položky, třeba krajní a půlené tašky nebo startovací šablony.
• U plechu pásy a tabule po délkách a běžné metry.
• U tašek šířka řady a doporučení, o kolik krytinu mezi štíty rozšířit nebo zúžit na celé tašky.
• Pod součtem spojovací materiál podle výrobce krytiny: hřebíky, spony, háčky, vruty nebo příponky. Počty jsou bez prořezu. Co výrobce neurčuje, výkaz nevydá.

Prořez

• Počty ve výkazu jsou čisté, bez prořezu.
• Pole Prořez nechte prázdné, pak platí hodnota z katalogu, pokud ji výrobce má. Nebo zadejte prořez pro tuto střechu v procentech.
• Neurčený prořez není nula. Výkaz to napíše a počet s prořezem nevymyslí.
• Počet s prořezem se ukáže pod čistým součtem jako S PROŘEZEM. K příslušenství a spojovacímu materiálu se prořez nepřičítá.

Plech: přesah, zarovnání a řezací seznam

• Přesah po spádu: přesah v napojení tabulí. Prázdné pole znamená údaj z katalogu.
• Zarovnání pásů v rovině se nabídne u otevřeného listu roviny: Auto, Zleva, Na střed, nebo Zprava, u kraje i Posun od kraje v mm. Zleva a zprava se bere z pohledu od okapu.
• Když krajní pás vyjde užší než třetina krycí šířky, aplikace upozorní a nabídne zarovnání, při kterém vyjdou oba krajní pásy stejně.
• Stejné kusy plechu mají za celou střechu stejnou výrobní značku. Tabulka Řezací seznam plechu ukazuje značku, počet, objednací délku, šířku a řezy. Tabule přes prostup se objedná celá a kolem prostupu se řeže na stavbě.
• Pod tabulkou stáhnete Řezací seznam (CSV) a Výkresy kusů (PDF do dílny) s okótovaným výkresem každé značky.

Laťování

Pod výkazem krytiny je laťování: latě po rovinách v běžných metrech a Výkres laťování (PDF). Volby popisuje návod Laťování.

Klempířina

Přepínač Klempířina ukáže délky hran v metrech a jejich počet:

• hřeben, okap, štít (levý a pravý zvlášť), nároží, úžlabí a u mansardy zlom;
• lemování prostupů po stranách: u okapu, u hřebene, levý bok a pravý bok.

Obvod prostupu, který nejde zatřídit (šikmá stěna prostupu), je uvedený jako nezatříděný. Detail určete ručně.

Stáhnout kusovník

1. V okně Výkaz a kusovník klikněte na Stáhnout kusovník (CSV).
2. Soubor obsahuje krytinu, spojovací materiál, laťování, klempířinu a lemování prostupů. Otevře se v Excelu.

Kusovník se nestáhne, když výkaz neodpovídá poslední změně střechy, nebo když se krytina v katalogu změnila a čeká na potvrzení. Aplikace řekne, co udělat.

Tytéž soubory najdete v kokpitu na záložce Protokoly, v části Podklady pro dodavatele, karta Šikmá střecha: Kusovník (CSV), Řezací seznam plechu (CSV) a Dílenské PDF (kusy plechu, laťování).

Výkaz krytiny, posudek, laťování a klempířina jsou i v protokolu zakázky.

Kdy se výkaz přepočítá

• Po uložení střechy v editoru šikmé střechy, po změně krytiny a po změně voleb zakázky: oblast, upevnění, větrná lokalita, prořez, přesah, zarovnání pásů a volby laťování.
• Když se krytina změní v katalogu, výkaz počká na potvrzení v modulu Krytina.
