Lattung

Woher die Lattung kommt

Die Lattung berechnet das Modul Dacheindeckung zusammen mit der Mengenermittlung der Eindeckung, aus dem gespeicherten Dach und der gewählten Eindeckung. Nichts wird von Hand gezeichnet.

• Dachziegel: Ziegelreihen und Lattweite ergeben sich aus der Sparrenlänge und den Tabellen des Herstellers: größte Lattweite nach Neigung, Abstand der ersten Traglatte von der Traufenlatte und Firstlatte. Vorrang hat die größte Lattweite, die Traufenlatte gleicht den Rest im Bereich des Herstellers aus.
• Blech und Schindeln: Lattweite sowie Abstand der ersten Latte von der Traufe und der letzten vom First nach der Montageanleitung des Herstellers.
• Was der Hersteller nicht angibt, ergänzt die Anwendung nicht rechnerisch. Die Mengenermittlung nennt, was fehlt.

Bei Dachziegeln sehen Sie in der Prüfung für jede Dachfläche die Anzahl der Reihen, die Lattweite und die Lage der ersten Traglatte ab der Traufenlatte.

Geht die Lattweite für die Ortgangziegel auf der gegebenen Sparrenlänge nicht auf, rechnet die Anwendung mit einer kleineren Lattweite und die Prüfung lautet Geeignet unter Bedingung: ohne Ortgangziegel verlegen oder den Überstand über die Traufe anpassen.

Wo Sie die Lattung finden

1. Öffnen Sie das Modul Dacheindeckung und wählen Sie eine Eindeckung, siehe Dacheindeckung.
2. Wählen Sie im Fenster Auszug und Stückliste rechts Deckung.

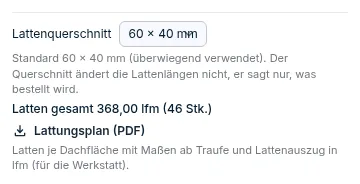

3. Unter der Mengenermittlung der Eindeckung steht der Abschnitt Lattung mit der Summe der Latten in laufenden Metern und in Stück.

Optionen der Lattung

• Lattenquerschnitt: standardmäßig 60 × 40 mm oder 50 × 30 mm. Der Querschnitt ändert die Lattenlängen nicht, er sagt nur, was zu bestellen ist.
• Traufabschluss: Traufblech oder Deckung in die Rinne. Wird bei einer Eindeckung angeboten, deren Hersteller die Lage der zweiten Latte nach dem Abschluss festlegt.
• Ausführung des Knicks: nur bei einem Dach mit Knick, etwa einem Mansarddach. Mansardziegel oder Verblechung. Ohne Auswahl werden die Latten der Dachflächen am Knick nicht gezeichnet.
• Abstand Trauflatte und vom First: bei Blech und Schindeln. Ein leeres Feld bedeutet die Herstellerangabe aus dem Katalog. Ohne Angabe wird kein Lattungsplan gezeichnet.

Nach einer Änderung wird die Mengenermittlung von selbst neu berechnet.

Was der Lattenauszug enthält

• Latten je Dachfläche in laufenden Metern, Nettolänge ohne Zuschnittzugabe.
• Traufenlatte, normale Latten und Firstlatte. Durchdringungen werden nicht abgezogen, die Latte wird um die Durchdringung herum auf der Baustelle geschnitten.
• Wo der Hersteller statt Latten eine Schalung vorschreibt, nennt der Auszug die Fläche der Schalung.
• Konterlatten enthält der Auszug nicht.
• Fehlende Lattung blockiert die Mengenermittlung der Eindeckung nicht. Die Eindeckung können Sie auch ohne sie bestellen.

Lattungsplan

• Die Schaltfläche Lattungsplan (PDF) unter der Summe lädt die Latten je Dachfläche mit Maßen ab Traufe und den Lattenauszug in laufenden Metern herunter.
• Die Schaltfläche erscheint nur, wenn die Mengenermittlung aktuell und die Lattung vollständig ist.
• Die Latten stehen auch in der CSV-Stückliste und im Protokoll im Reiter Protokolle, siehe Aufstellung von Eindeckung und Klempnerarbeiten.

Die Lattung ersetzt nicht die Planung des Dachstuhls. Die Statik des Dachstuhls beurteilt die Anwendung nicht, siehe Was FredIQ nicht beurteilt.
