Aufstellung von Eindeckung und Klempnerarbeiten

Wo Sie die Mengenermittlung finden

1. Öffnen Sie das Modul Dacheindeckung und wählen Sie eine Eindeckung, siehe Dacheindeckung.

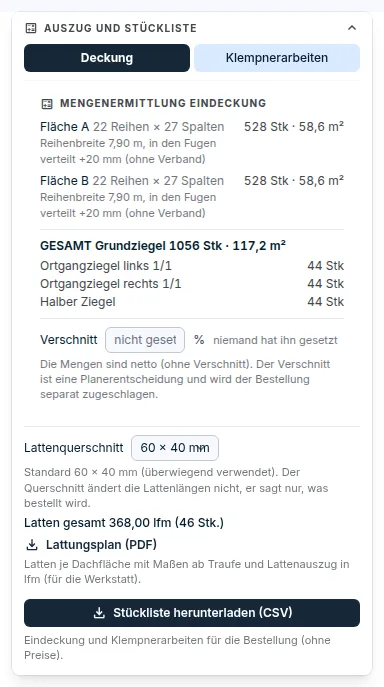

2. Rechts befindet sich das Fenster Auszug und Stückliste. Mit dem Umschalter oben wählen Sie Deckung oder Klempnerarbeiten.
3. Die Mengenermittlung ist die Grundlage für die Bestellung. Sie enthält keine Preise.

Eindeckung

Die Mengenermittlung der Eindeckung zeigt die Stücke je Dachfläche und die Summe für das Dach:

• Bei Ziegeln und Schindeln Reihen und Spalten sowie die Anzahl ganzer und geschnittener Stücke. Ein geschnittenes Stück wird ganz bestellt.
• Reihenzubehör als eigene Positionen, zum Beispiel Ortgangziegel und halbe Ziegel oder Startplatten.
• Bei Blech Bahnen und Tafeln nach Längen sowie laufende Meter.
• Bei Ziegeln die Reihenbreite und eine Empfehlung, um wie viel die Deckung zwischen den Ortgängen für ganze Ziegel verbreitert oder verschmälert werden sollte.
• Unter der Summe das Befestigungsmaterial nach Angaben des Eindeckungsherstellers: Nägel, Sturmklammern, Haken, Schrauben oder Hafte. Die Mengen sind ohne Verschnitt. Was der Hersteller nicht festlegt, gibt die Mengenermittlung nicht aus.

Verschnitt

• Die Mengen in der Mengenermittlung sind netto, ohne Verschnitt.
• Lassen Sie das Feld Verschnitt leer, dann gilt der Wert aus dem Katalog, sofern der Hersteller einen hat. Oder geben Sie den Verschnitt für dieses Dach in Prozent ein.
• Ein nicht festgelegter Verschnitt ist nicht null. Die Mengenermittlung weist darauf hin und erfindet keine Menge mit Verschnitt.
• Die Menge mit Verschnitt erscheint unter der Nettosumme als MIT VERSCHNITT. Zu Zubehör und Befestigungsmaterial wird kein Verschnitt addiert.

Blech: Überlappung, Ausrichtung und Zuschnittliste

• Überlappung in Gefällerichtung: die Überlappung am Stoß der Tafeln. Ein leeres Feld bedeutet die Angabe aus dem Katalog.
• Ausrichtung der Bahnen in dieser Fläche wird beim geöffneten Blatt einer Dachfläche angeboten: Auto, Von links, Mittig oder Von rechts, am Rand auch Versatz vom Rand in mm. Links und rechts gelten von der Traufe aus gesehen.
• Wird eine Randbahn schmaler als ein Drittel der Deckbreite, weist die Anwendung darauf hin und bietet eine Ausrichtung an, bei der beide Randbahnen gleich breit werden.
• Gleiche Blechteile haben im ganzen Dach dieselbe Fertigungsmarke. Die Tabelle Zuschnittliste Blech zeigt Marke, Anzahl, Bestelllänge, Breite und Schnitte. Eine Tafel über einer Durchdringung wird ganz bestellt und um die Durchdringung herum auf der Baustelle geschnitten.
• Unter der Tabelle laden Sie Zuschnittliste (CSV) und Teilezeichnungen (PDF für die Werkstatt) mit einer bemaßten Zeichnung jeder Marke herunter.

Lattung

Unter der Mengenermittlung der Eindeckung steht die Lattung: Latten je Dachfläche in laufenden Metern und Lattungsplan (PDF). Die Optionen beschreibt die Anleitung Lattung.

Klempnerarbeiten

Der Umschalter Klempnerarbeiten zeigt die Längen der Kanten in Metern und ihre Anzahl:

• First, Traufe, Ortgang (links und rechts getrennt), Grat, Kehle und beim Mansarddach der Knick;
• Anschlüsse an Durchdringungen nach Seiten: traufseitig, firstseitig, linke Seite und rechte Seite.

Der Teil des Umfangs einer Durchdringung, der sich nicht zuordnen lässt (schräge Wand der Durchdringung), ist als nicht zugeordnet aufgeführt. Das Detail bestimmen Sie manuell.

Stückliste herunterladen

1. Klicken Sie im Fenster Auszug und Stückliste auf Stückliste herunterladen (CSV).
2. Die Datei enthält Eindeckung, Befestigungsmaterial, Lattung, Klempnerarbeiten und Anschlüsse an Durchdringungen. Sie lässt sich in Excel öffnen.

Die Stückliste lässt sich nicht herunterladen, wenn die Mengenermittlung nicht der letzten Änderung des Dachs entspricht oder wenn sich die Eindeckung im Katalog geändert hat und auf Bestätigung wartet. Die Anwendung sagt Ihnen, was zu tun ist.

Dieselben Dateien finden Sie im Cockpit im Reiter Protokolle, im Bereich Unterlagen für Lieferanten, Karte Steildach: Stückliste (CSV), Schnittliste Blech (CSV) und Werkstatt-PDF (Blechteile, Lattung).

Mengenermittlung der Eindeckung, Prüfung, Lattung und Klempnerarbeiten stehen auch im Protokoll des Auftrags.

Wann die Mengenermittlung neu berechnet wird

• Nach dem Speichern des Dachs im Steildach-Editor, nach einem Wechsel der Eindeckung und nach einer Änderung der Optionen des Auftrags: Zone, Befestigung, windexponierte Lage, Verschnitt, Überlappung, Ausrichtung der Bahnen und Optionen der Lattung.
• Ändert sich die Eindeckung im Katalog, wartet die Mengenermittlung auf die Bestätigung im Modul Dacheindeckung.
