Dacheindeckung

Dacheindeckung öffnen

Die Dacheindeckung arbeitet mit dem gespeicherten Dach aus dem Steildach-Editor. Ohne gespeicherte Dachform gibt es nichts zu prüfen, siehe Dachform und Dachflächen.

• Klicken Sie im Auftragscockpit im Reiter Berechnungen in der Karte Dacheindeckung auf Eindeckung wählen. Ist bereits eine Eindeckung gewählt, heißt die Schaltfläche Eindeckung öffnen.
• Aus dem Steildach-Editor führt die Schaltfläche Eindeckung öffnen im Schritt Fertig zur Dacheindeckung.
• Form, Grundriss und Durchdringungen werden in der Dacheindeckung nicht geändert. Zurück zum Editor führt die Schaltfläche Dach bearbeiten in der Kopfzeile.

1. Eindeckung wählen

1. Über der Auswahl steht eine Reihe von Herstellerlogos. Mit einem Klick auf ein Logo beschränken Sie das Angebot auf einen Hersteller. Alle zeigt den ganzen Katalog.
2. Wählen Sie im Feld Eindeckung aus dem Katalog die Eindeckung. Das Angebot ist nach Herstellern gruppiert.
3. Die Anwendung prüft die Eindeckung sofort und berechnet die Mengenermittlung.

Klicken Sie auf einen anderen Hersteller als den der gewählten Eindeckung, wird die Auswahl der Eindeckung aufgehoben und die Mengenermittlung verschwindet. Sie wird nach der Auswahl einer neuen Eindeckung neu berechnet.

2. Prüfung

Unter der Auswahl steht die Prüfung für das ganze Dach und für jede Dachfläche, mit Neigung und Sparrenlänge:

• Geeignet: Die Eindeckung besteht auf der Dachfläche.
• Geeignet unter Bedingung: Die Neigung liegt unter der sicheren Neigung der Eindeckung. Die Eindeckung ist nur mit Zusatzmaßnahmen verwendbar.
• Nicht verwendbar: Bei der Dachfläche steht der Grund, zum Beispiel eine Neigung unter dem Minimum, das der Hersteller zulässt.

Mindestneigung, sichere Neigung und weitere Grenzen sind Herstellerangaben aus dem Katalog. Die Prüfung ist keine fachliche Beurteilung des Bauwerks, siehe Was FredIQ nicht beurteilt.

3. Bedingungen am Standort

Je nach Eindeckung werden unter der Auswahl weitere Optionen angeboten. Sie gehören zum Auftrag, ein Wechsel der Eindeckung löscht sie nicht.

• Klimazone K1 bis K3: bei einer Eindeckung, deren Hersteller die zulässige und die sichere Neigung nach Zone festlegt. Ohne gewählte Zone wird eine solche Eindeckung nicht geprüft.
• Befestigung der Eindeckung: wenn der Hersteller mehrere Arten zulässt, zum Beispiel Haken oder Nägel und Sturmklammer. Standard ist die Art, die der Hersteller empfiehlt.
• Windexponierte Lage: bei einer Eindeckung, für die der Hersteller eine dichtere Befestigung an den Rändern vorschreibt.

Die Optionen ändern die Prüfung und das Befestigungsmaterial in der Mengenermittlung.

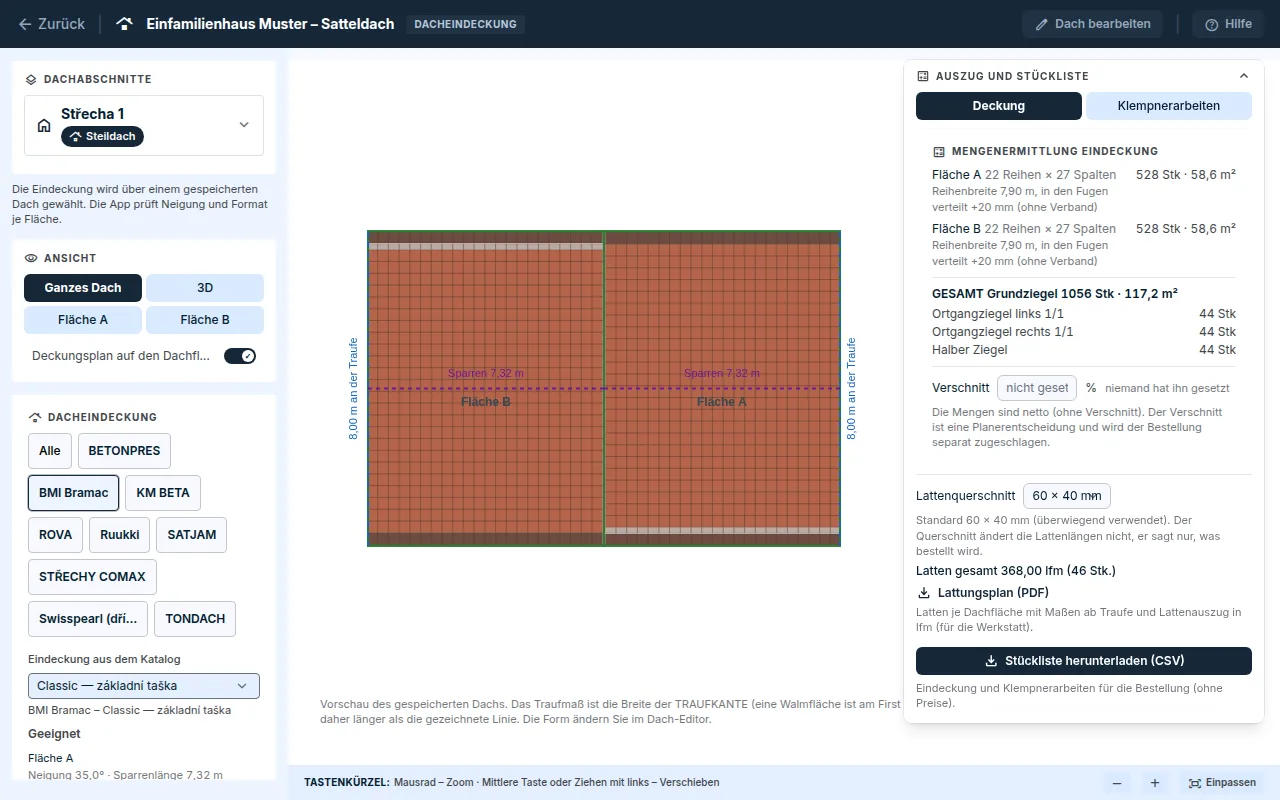

4. Ansicht

• Im Panel Ansicht wechseln Sie zwischen Ganzes Dach, 3D und dem Blatt einer einzelnen Dachfläche (Fläche A, Fläche B …).
• Das Blatt einer Dachfläche zeigt sie in wahrer Gestalt mit dem Verlegeplan der Stücke: ganze und geschnittene Stücke, Ortgangziegel, bei Blech die Tafeln und ihre Marken.
• Der Schalter Deckungsplan auf den Dachflächen zeichnet die Stücke auch in der Übersicht des ganzen Dachs.
• Mit dem Mausrad zoomen Sie, durch Ziehen verschieben Sie die Ansicht, in 3D drehen Sie sie. Ein Klick auf eine Dachfläche öffnet ihr Blatt.

Wenn sich der Katalog ändert

• Ändert sich die Eindeckung im Katalog nach Ihrer Auswahl, meldet die Dacheindeckung dies und die Mengenermittlung wird nicht neu berechnet. Prüfen Sie die Parameter und klicken Sie auf Mit aktuellem Katalog bestätigen.
• Eine aus dem Angebot genommene Eindeckung bleibt gewählt, aber die Anwendung weist darauf hin, dass Sie für die Bestellung eine andere wählen sollen.

Wie es weitergeht

• Mengenermittlung der Eindeckung, Befestigungsmaterial, Klempnerarbeiten und den Download der Stückliste finden Sie im Fenster Auszug und Stückliste rechts. Sie sind in der Anleitung Aufstellung von Eindeckung und Klempnerarbeiten beschrieben.
• Die Lattung und ihre Optionen beschreibt die Anleitung Lattung.
