Dach zeichnen

Editor öffnen

1. Klicken Sie im Auftragscockpit im Reiter Dächer in der Karte Grafik-Editor auf Editor öffnen. Die Schaltfläche Editor in der Projektübersicht funktioniert genauso.

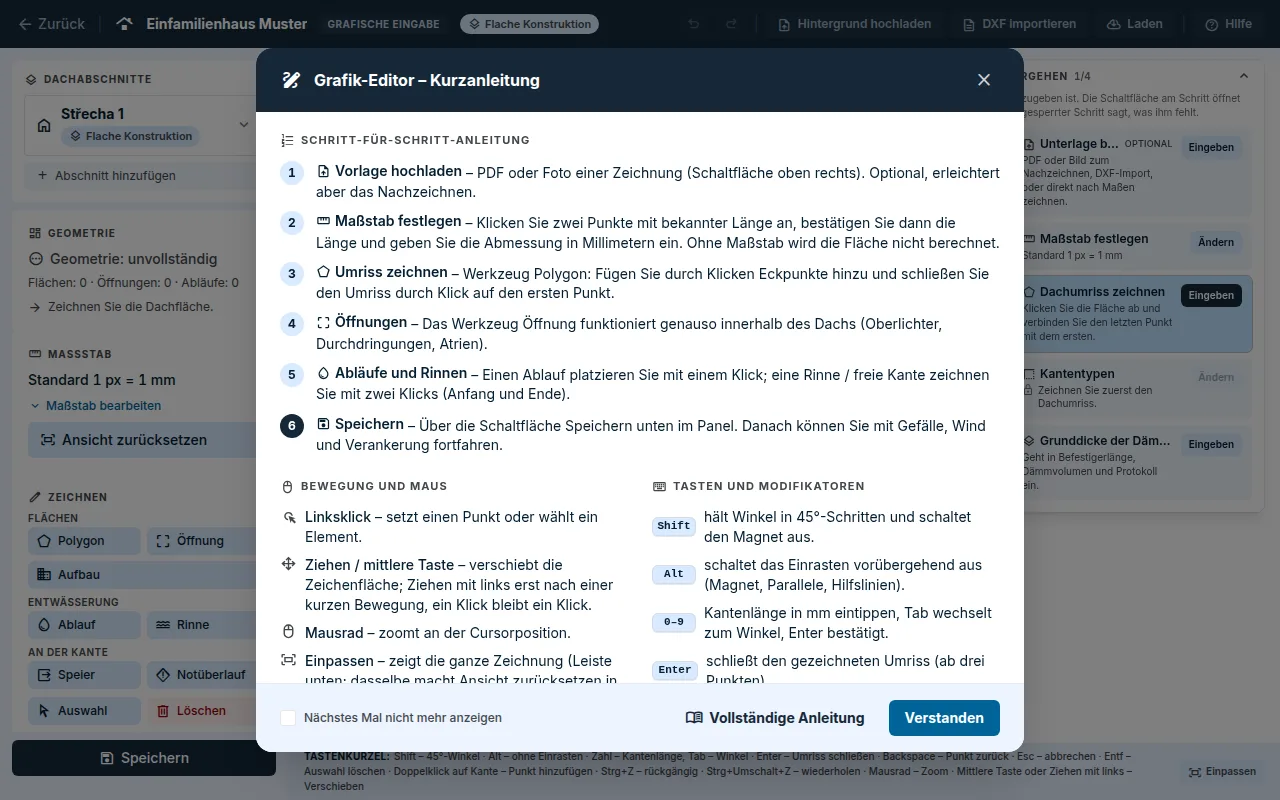

2. Beim ersten Besuch öffnet sich eine Kurzanleitung: Vorgehen, Maus und Tasten. Schließen Sie sie mit der Schaltfläche Verstanden. Erneut öffnen Sie sie mit der Schaltfläche Hilfe oben rechts im Editor.

Der Editor ist für einen Computer mit Maus und Tastatur ausgelegt.

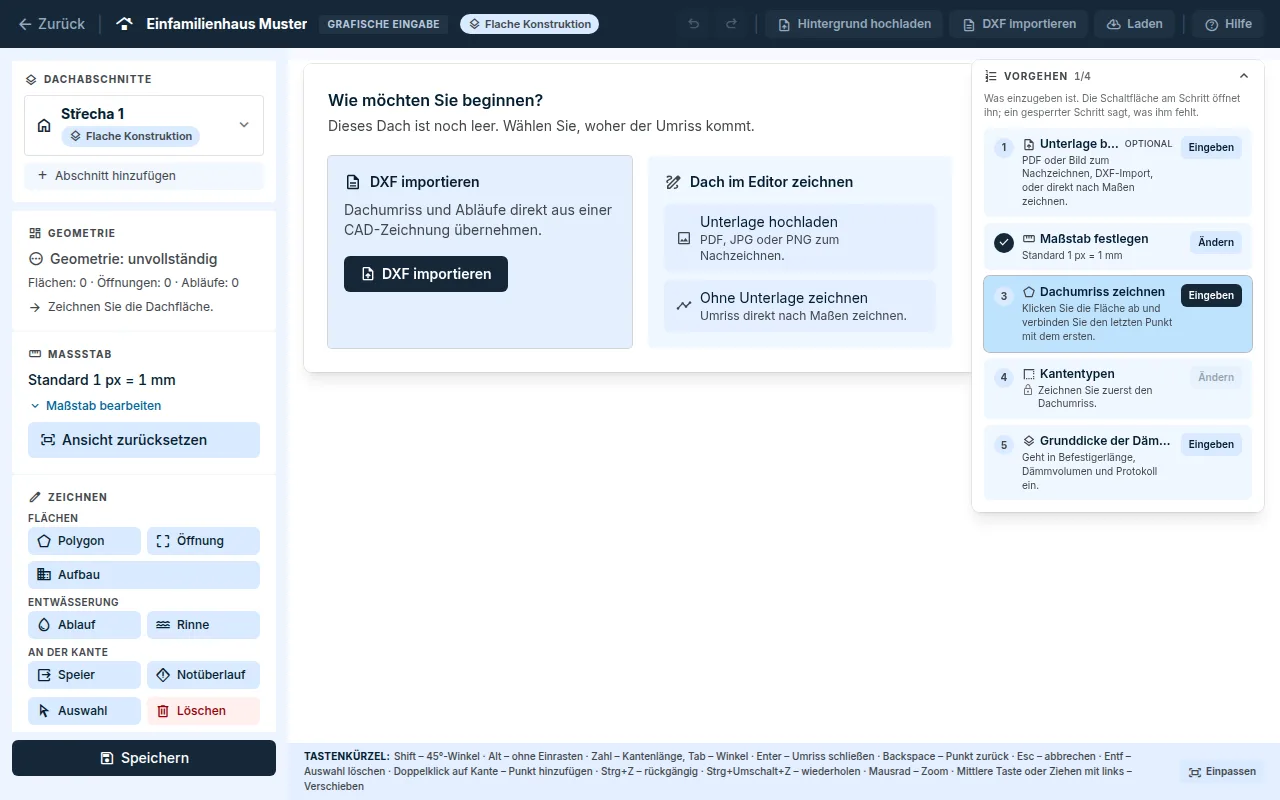

Wie möchten Sie beginnen

Ein leeres Dach bietet an, woher der Umriss kommt:

• Unterlage hochladen: PDF, JPG oder PNG der Zeichnung, nach der Sie den Umriss nachzeichnen. Die Datei darf höchstens 20 MB groß sein, aus einer PDF-Datei wird die erste Seite verwendet.
• Ohne Unterlage zeichnen: Sie zeichnen den Umriss direkt nach Maßen.
• DXF importieren: Dachumriss und Abläufe direkt aus einer CAD-Zeichnung.

Maßstab

• Mit Hintergrund: Klicken Sie in der Karte Maßstab auf Maßstab festlegen und dann auf zwei Punkte in der Zeichnung, deren Abstand Sie kennen. Geben Sie die Tatsächliche Länge in Millimetern ein und klicken Sie auf Länge bestätigen.
• Ohne Hintergrund: Es gilt der Standardmaßstab 1 px = 1 mm. Die Kantenmaße geben Sie direkt beim Zeichnen als Zahl ein.
• Ohne Maßstab berechnet die Anwendung weder die Fläche noch etwas anderes.

Umriss zeichnen

1. Wählen Sie das Werkzeug Polygon im Bereich Zeichnen. Nach der Wahl von Ohne Unterlage zeichnen ist es automatisch aktiv.

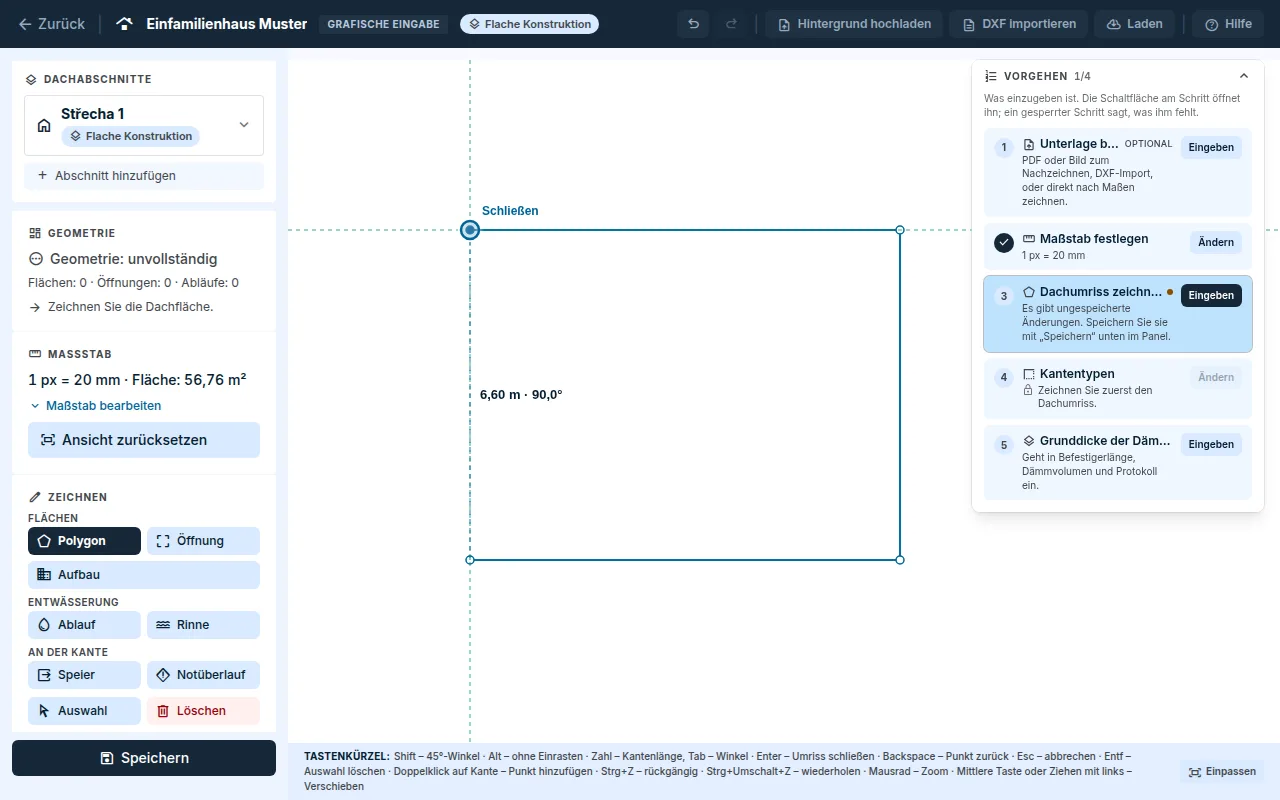

2. Fügen Sie durch Klicken die Ecken des Dachs hinzu. Am Cursor sehen Sie Länge und Winkel der gerade gezeichneten Kante.
3. Die Länge können Sie als Zahl eingeben: Tippen Sie nach dem ersten Punkt die Länge in Millimetern ein, Tab wechselt zum Winkel, und Enter bestätigt die Kante.
4. Schließen Sie den Umriss mit einem Klick auf den ersten Punkt (am Cursor erscheint Schließen) oder mit der Taste Enter, sobald Sie mindestens drei Punkte haben.
5. Den letzten Punkt entfernen Sie mit der Taste Backspace, den begonnenen Umriss verwerfen Sie mit der Taste Esc.

Hilfen

• Magnet lässt einen Punkt an einer Ecke oder an der Mitte einer Kante einrasten. Die Ecke hat Vorrang.
• Hilfslinien richten eine Kante parallel oder rechtwinklig zu einer anderen Kante und zu den Achsen der Zeichenfläche aus, wenn sie höchstens 3° davon abweicht. Den rechten Winkel halten sie auch beim Schließen am ersten Punkt.
• Shift hält den Winkel in 45°-Schritten und schaltet den Magnet aus.
• Alt schaltet das Einrasten vorübergehend aus.
• Raster, Schrittlänge und Bemaßung schalten Sie im Bereich Zeichenhilfen ein.

Öffnungen, Aufbauten und Entwässerung

• Öffnung ist eine Stelle, an der das Dach endet: Oberlicht, Durchdringung, Atrium. Sie wird wie ein Umriss gezeichnet, innerhalb des Dachs.
• Aufbau ist ein Bauwerk, das auf dem Dach steht. Er wird genauso gezeichnet wie eine Öffnung.
• Einen Ablauf setzen Sie mit einem Klick.
• Eine Rinne (Rinne oder freie Kante) zeichnen Sie mit zwei Klicks: Anfang und Ende.
• Speier (Wasserspeier) und Notüberlauf werden auf eine Kante des Umrisses gesetzt.

Gezeichnetes bearbeiten

• Klicken Sie mit dem Werkzeug Auswahl auf eine Fläche. Ihre Ecken lassen sich dann ziehen, mit Magnet und Hilfslinien.
• Ein Doppelklick auf eine Kante fügt einen Punkt hinzu.
• Entf löscht den ausgewählten Punkt oder das ausgewählte Element. Strg+Z macht einen Schritt rückgängig, Strg+Umschalt+Z wiederholt ihn.
• Das Mausrad zoomt hinein und heraus. Durch Ziehen oder mit der mittleren Maustaste verschieben Sie die Zeichenfläche. Einpassen in der unteren Leiste zeigt die ganze Zeichnung.

Kantentypen und Speichern

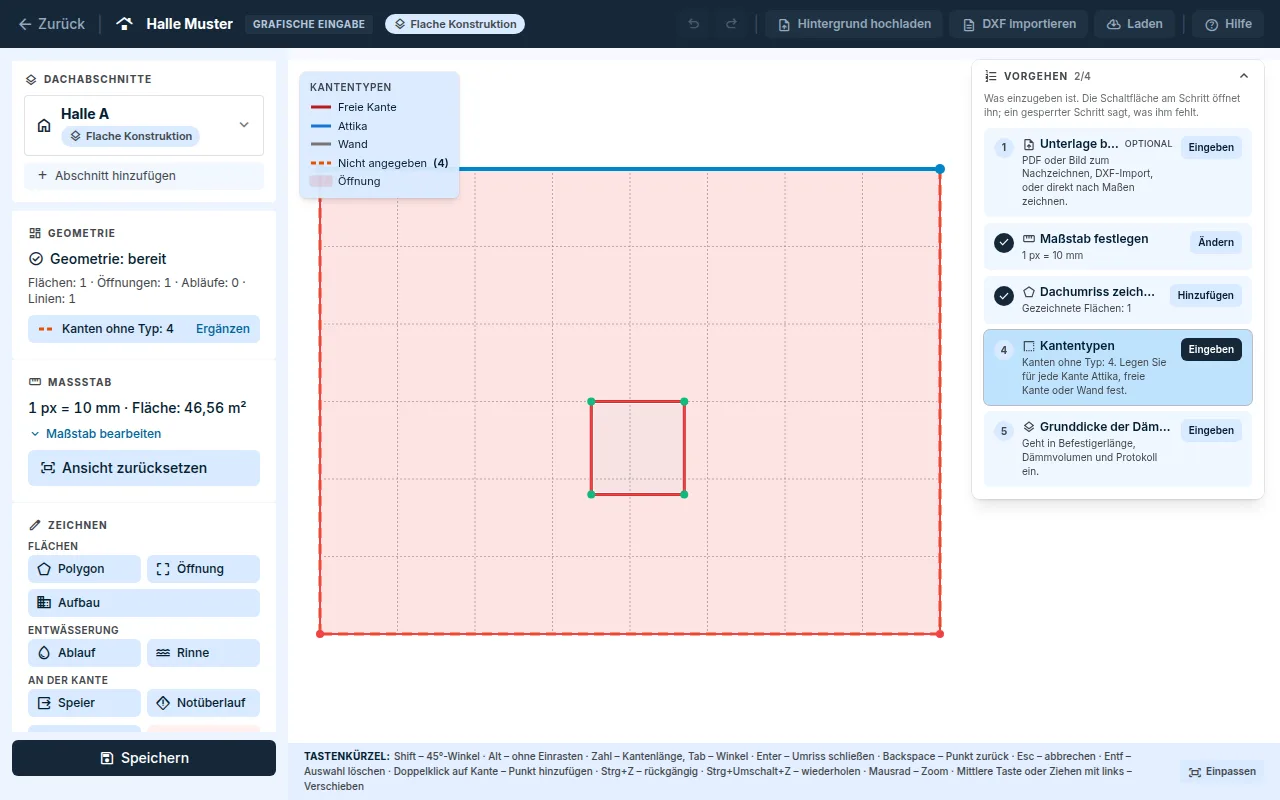

• Legen Sie für jede Umfassungskante den Typ fest: Frei, Attika oder Wand. Nach Auswahl einer Fläche finden Sie die Typen im Bereich Umfassungskanten, schneller über das Abzeichen Kanten ohne Typ und Ergänzen.
• Den Kantentyp brauchen die Absturzsicherung und die Verblechungsliste. Die Anwendung ergänzt ihn nie selbst.
• Die Zeichnung speichern Sie mit der Schaltfläche Speichern unten im linken Panel. Das Fenster Vorgehen rechts zeigt, was noch fehlt.
• Nicht gespeicherte Änderungen merkt sich der Browser und lädt sie, wenn Sie in den Editor zurückkehren. In den Auftrag werden sie aber erst mit der Schaltfläche Speichern geschrieben.

Steildach und Fassade

Zeichenfläche, Hilfen, Maus, Tasten, das Fenster Vorgehen und das Speichern unten im Panel sind in allen Editoren gleich. Nur die Eingabe unterscheidet sich.

• Steildach: im Auftragscockpit die Karte Steildach-Editor. Schnelleingabe erstellt aus wenigen Zahlen den Grundriss Rechteck oder L-Form und die Dachform (Pultdach, Satteldach, Walmdach). Dachflächen, First, Grate und Kehlen ermittelt die Anwendung. Ein komplexeres Dach geben Sie mit der Option Nach Dachflächen (erweitert) ein. Mehr dazu in der Anleitung Dachform und Dachflächen.
• Fassade: Die Startoption Maße eingeben erstellt ein Rechteck oder einen Giebel nach Breite und Höhe in Millimetern, sonst zeichnen Sie die Fassade. Eine Fassade gliedert sich in Ansichten und Flächen (A, A1, A2 …). Mehr dazu in der Anleitung Aufteilung der Fassadenplatten.
