Baustellenplan

Wann Sie einen Baustellenplan haben

• Den Baustellenplan gibt es bei einem Flachdach mit berechnetem Gefälle, also mit einem Plan der Gefällekeile. Eine Halle mit geneigter Tragkonstruktion, die keine Gefällekeile hat, hat keinen.
• Er entsteht aus einer freigegebenen Revision der Unterlage für den Dämmstofflieferanten. Aus einem Auftrag in Bearbeitung wird er nicht gedruckt.
• Eine freigegebene Revision ändert sich nicht. Spätere Änderungen am Auftrag verändern den Plan nicht. Für einen geänderten Entwurf geben Sie eine neue Revision frei.

1. Revision der Unterlage freigeben

1. Öffnen Sie im Auftragscockpit den Reiter Protokolle.
2. Suchen Sie im Teil Unterlagen für Lieferanten die Karte Wärmedämmung und Gefällekeile.

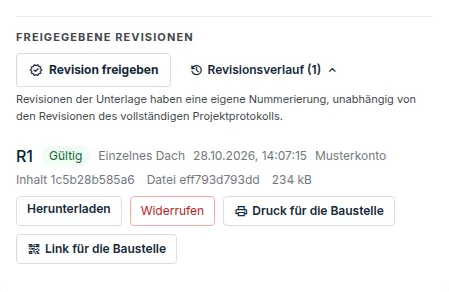

3. Klicken Sie im Teil Freigegebene Revisionen auf Revision freigeben und bestätigen Sie mit Freigeben. Die Revision erhält die Nummer R1, R2 …
4. Klappen Sie Revisionsverlauf auf. Bei jeder Revision gibt es die Schaltflächen Druck für die Baustelle und Link für die Baustelle.

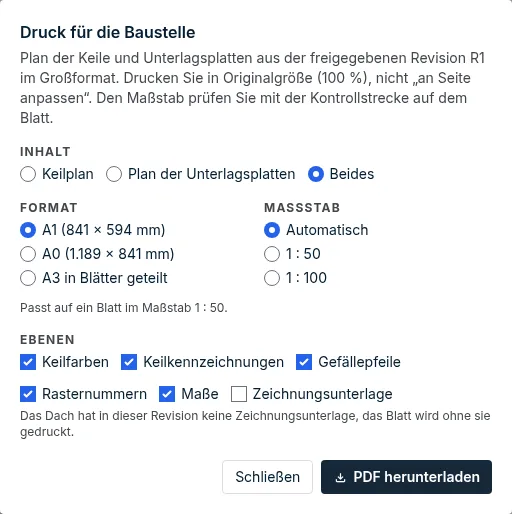

2. Druck für die Baustelle

1. Klicken Sie bei der Revision auf Druck für die Baustelle.
2. Wählen Sie den Inhalt: Keilplan, Plan der Unterlagsplatten oder Beides.
3. Wählen Sie das Format: A1, A0 oder A3 in Blätter geteilt. Die A3-Blätter überlappen sich, und Sie erhalten zusätzlich eine Blattübersicht.
4. Lassen Sie den Maßstab auf Automatisch oder wählen Sie 1 : 50 bzw. 1 : 100. Unter den Optionen sehen Sie, ob das Dach auf ein Blatt passt, wie viele A3-Blätter es werden oder dass es nicht passt.
5. Wählen Sie die Ebenen: Keilfarben und Keilkennzeichnungen, Gefällepfeile, Rasternummern, Maße und die Zeichnungsunterlage (nur wenn die Revision sie für das Dach hat).
6. Klicken Sie auf PDF herunterladen.

Drucken Sie in Originalgröße (100 %), nicht „an Seite anpassen“. Den Maßstab prüfen Sie mit der Kontrollstrecke auf dem Blatt.

Jedes Blatt trägt ein Schriftfeld mit Revision und Freigabedatum. Ein Entwurf, der noch nicht ausführungsreif ist, trägt auf jedem Blatt einen Hinweis. Eine ältere Revision wird mit dem Hinweis gedruckt, dass auf der Baustelle eine neuere Revision gilt. Eine widerrufene Revision lässt sich nicht drucken.

3. Link und QR-Code für das Handy

• Bei der Freigabe einer Revision entsteht ein Link frediq.app/stavba/…. Sein QR-Code steht im freigegebenen PDF auf dem Deckblatt und beim Keil- und Plattenplan. Auf der Baustelle genügt es, ihn zu scannen.

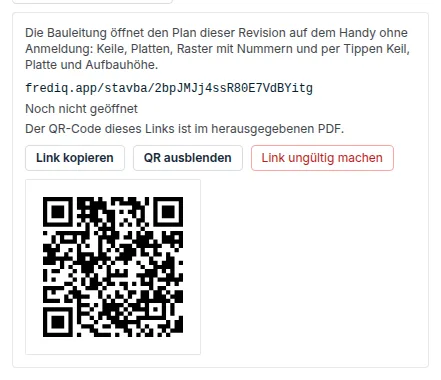

• Klicken Sie bei der Revision auf Link für die Baustelle. Sie sehen die Adresse, wie oft und wann der Link geöffnet wurde, und die Schaltflächen Link kopieren, QR anzeigen und auf dem Handy Teilen.
• Den Link öffnet ohne Anmeldung jeder, der ihn erhält. Er zeigt nur den Plan, den Namen des Dachs, die Revision und das Unternehmen des Bearbeiters. Den Namen des Auftrags, die Adresse der Baustelle, den Bauherrn und Preise zeigt er nicht.

Link ungültig machen

• Link ungültig machen schaltet den Link dauerhaft ab, auch den QR-Code im gedruckten PDF dieser Revision. Das PDF wird nicht neu erstellt.
• Sie brauchen einen neuen QR-Code im PDF? Geben Sie eine neue Revision frei.
• Eine Revision ohne gültigen Link bietet Link für die Baustelle erstellen. Ein solcher Link steht nicht im freigegebenen PDF, Sie teilen ihn nur elektronisch.

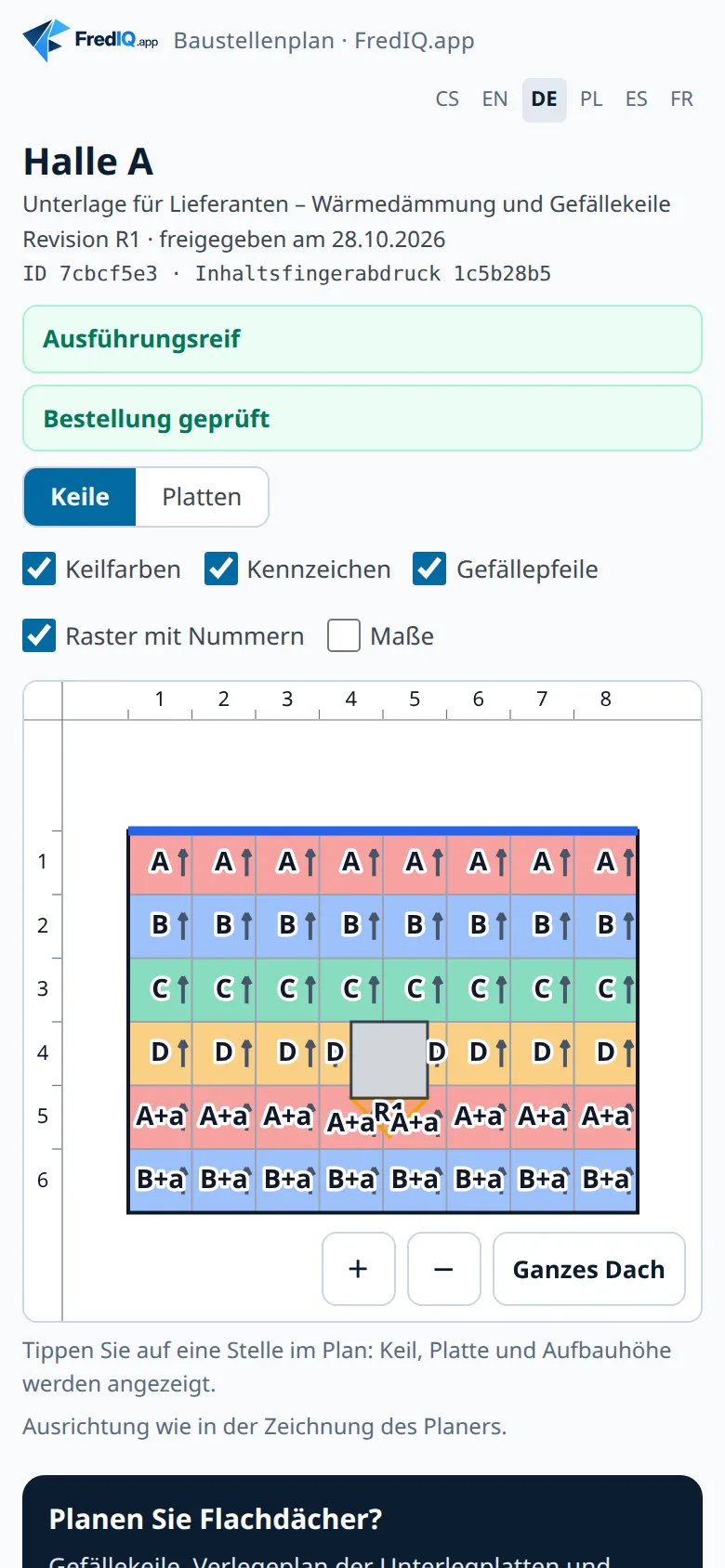

4. Der Plan auf dem Handy

1. Scannen Sie den QR-Code aus dem gedruckten PDF oder öffnen Sie den geteilten Link.
2. Mit dem Umschalter Keile / Platten wählen Sie den Plan. Ebenen schalten Sie per Häkchen ein: Keilfarben, Kennzeichen, Gefällepfeile, Raster mit Nummern, Maße.
3. Zoomen Sie mit zwei Fingern oder mit den Schaltflächen + und −. Ganzes Dach zeigt den ganzen Plan.

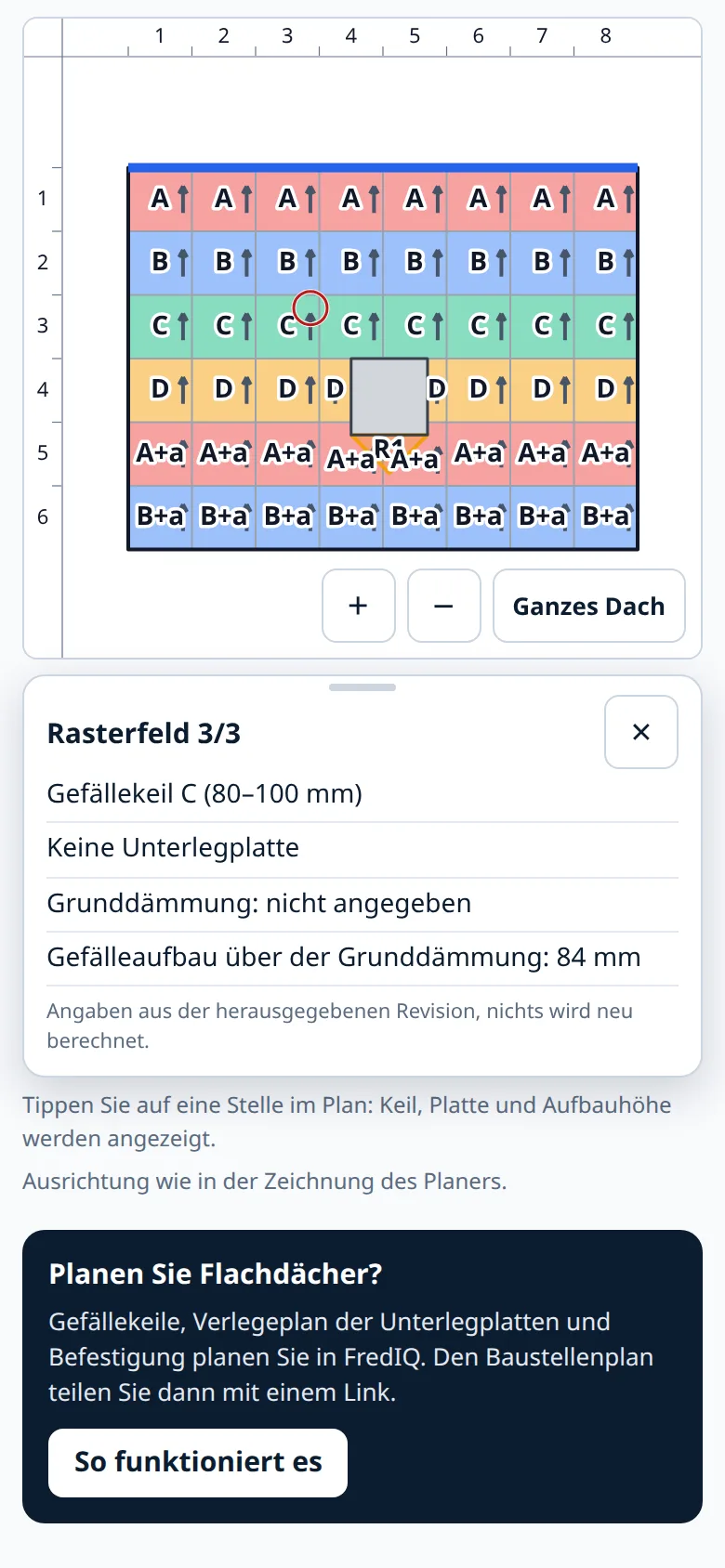

4. Tippen Sie auf eine Stelle im Plan. Eine Karte zeigt das Rasterfeld, den Gefällekeil, die Unterlagsplatte und die Aufbauhöhe.

• Die Seite gibt es auf Tschechisch, Englisch, Deutsch, Polnisch, Spanisch und Französisch. Die Sprache wechseln Sie oben.
• Wenn der Bearbeiter eine neuere Revision freigibt, weist der Plan darauf hin. Einen Link darauf bietet er nur an, wenn der Bearbeiter ihn teilt. Eine Revision, die der Bearbeiter widerrufen hat, zeigt der Plan nicht an.

Der Plan zeigt die gespeicherten Daten der freigegebenen Revision und berechnet nichts neu. Die Grenzen der Ergebnisse von FredIQ beschreibt der Artikel Was FredIQ nicht beurteilt.
