Výkres pro stavbu

Kdy výkres pro stavbu máte

• Výkres pro stavbu je u ploché střechy se spočítanými spády, tedy s plánem spádových klínů. Hala se spádovanou konstrukcí, která klíny nemá, ho nemá.
• Vzniká z vydané revize podkladu pro dodavatele izolace. Z rozpracované zakázky se netiskne.
• Vydaná revize se nemění. Pozdější úprava zakázky výkres nezmění. Pro změněný návrh vydejte novou revizi.

1. Vydat revizi podkladu

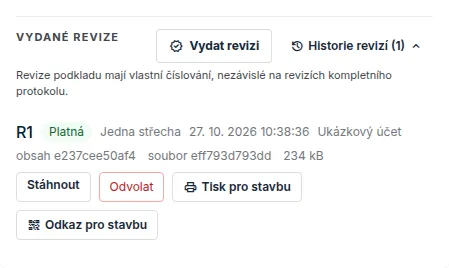

1. V kokpitu zakázky otevřete záložku Protokoly.
2. V části Podklady pro dodavatele najděte kartu Tepelná izolace a spádové klíny.
3. V části Vydané revize klikněte na Vydat revizi a potvrďte tlačítkem Vydat. Revize dostane číslo R1, R2 …
4. Rozbalte Historie revizí. U každé revize jsou tlačítka Tisk pro stavbu a Odkaz pro stavbu.

2. Tisk pro stavbu

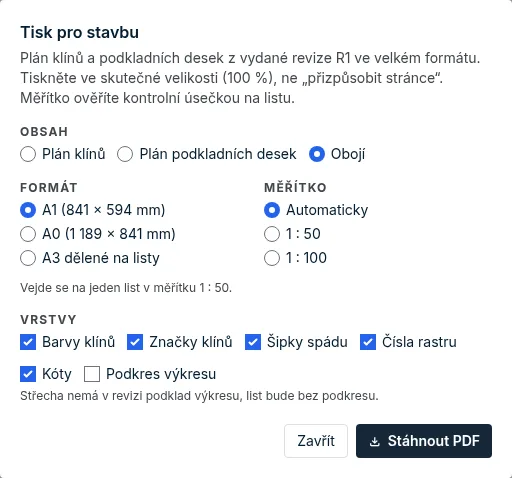

1. U revize klikněte na Tisk pro stavbu.
2. Zvolte Obsah: Plán klínů, Plán podkladních desek, nebo Obojí.
3. Zvolte Formát: A1, A0, nebo A3 dělené na listy. Listy A3 se překrývají a navíc dostanete klíč listů.
4. Měřítko nechte Automaticky, nebo zvolte 1 : 50 či 1 : 100. Pod volbami je vidět, jestli se střecha vejde na jeden list, kolik bude listů A3, nebo že se nevejde.
5. Vyberte Vrstvy: barvy a značky klínů, šipky spádu, čísla rastru, kóty a podkres výkresu (jen když ho revize u střechy má).
6. Klikněte na Stáhnout PDF.

Tiskněte ve skutečné velikosti (100 %), ne „přizpůsobit stránce“. Měřítko ověříte kontrolní úsečkou na listu.

Každý list nese razítko s revizí a datem vydání. Návrh, který ještě není připravený k realizaci, nese na každém listu upozornění. Starší revize se tiskne s upozorněním, že pro stavbu platí novější revize. Odvolanou revizi vytisknout nejde.

3. Odkaz a QR kód pro telefon

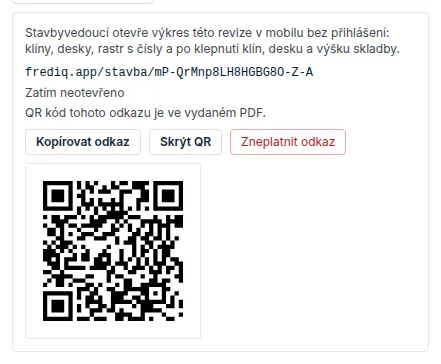

• Při vydání revize vznikne odkaz frediq.app/stavba/…. Jeho QR kód je ve vydaném PDF na titulní straně a u plánu klínů a desek. Stačí ho na stavbě naskenovat.
• U revize klikněte na Odkaz pro stavbu. Uvidíte adresu, kolikrát a kdy byl odkaz otevřen, a tlačítka Kopírovat odkaz, Ukázat QR a na telefonu Sdílet.
• Odkaz otevře bez přihlášení každý, kdo ho dostane. Ukáže jen výkres, název střechy, revizi a firmu zpracovatele. Název zakázky, adresu stavby, investora ani ceny neukazuje.

Zneplatnit odkaz

• Zneplatnit odkaz vypne odkaz natrvalo, i QR kód ve vytištěném PDF této revize. PDF se nepřegeneruje.
• Potřebujete nový QR kód v PDF? Vydejte novou revizi.
• Revize bez platného odkazu nabídne Vytvořit odkaz pro stavbu. Takový odkaz ve vydaném PDF není, sdílíte ho jen elektronicky.

4. Výkres v telefonu

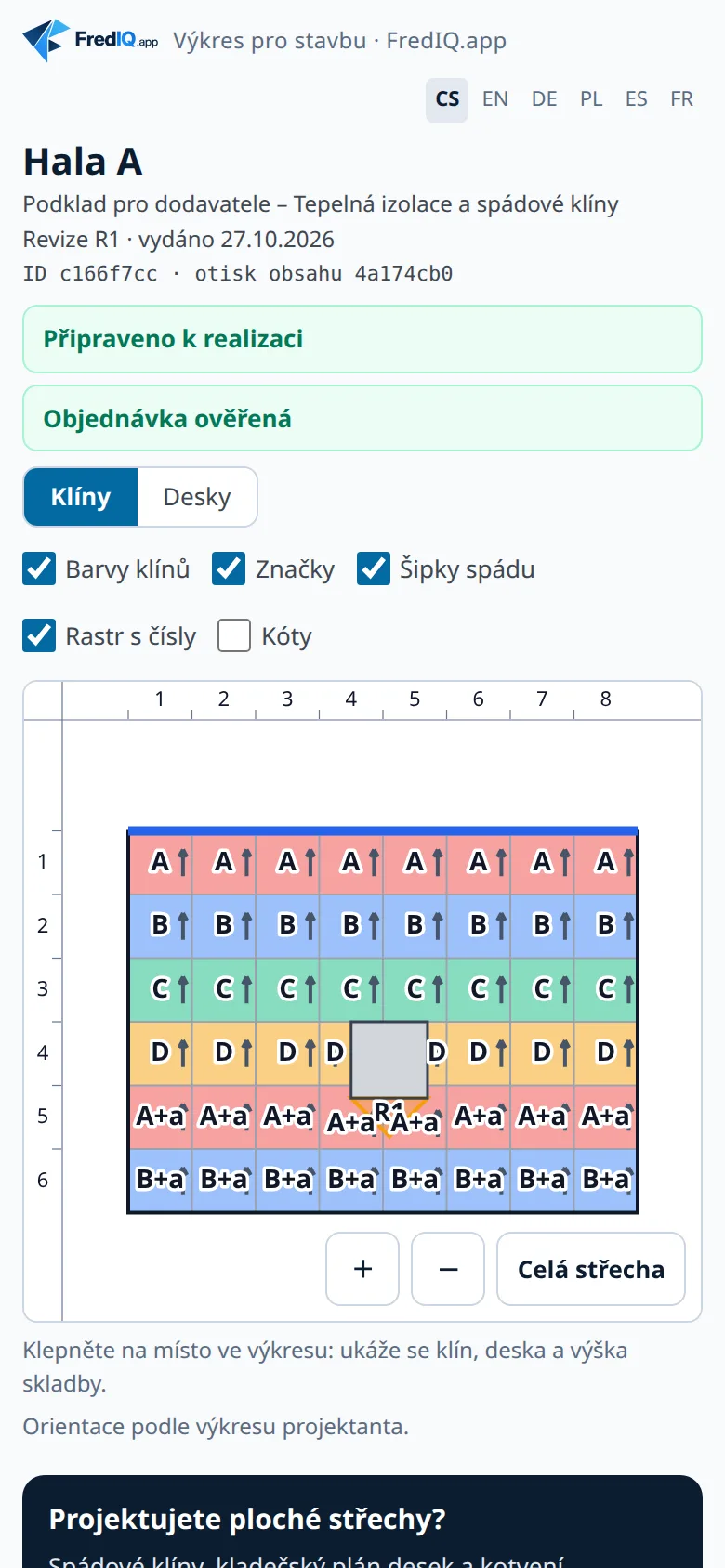

1. Naskenujte QR kód z vytištěného PDF, nebo otevřete sdílený odkaz.
2. Přepínačem Klíny / Desky zvolíte plán. Vrstvy zapnete zaškrtnutím: Barvy klínů, Značky, Šipky spádu, Rastr s čísly, Kóty.
3. Přibližujte prsty, nebo tlačítky + a −. Celá střecha ukáže celý výkres.

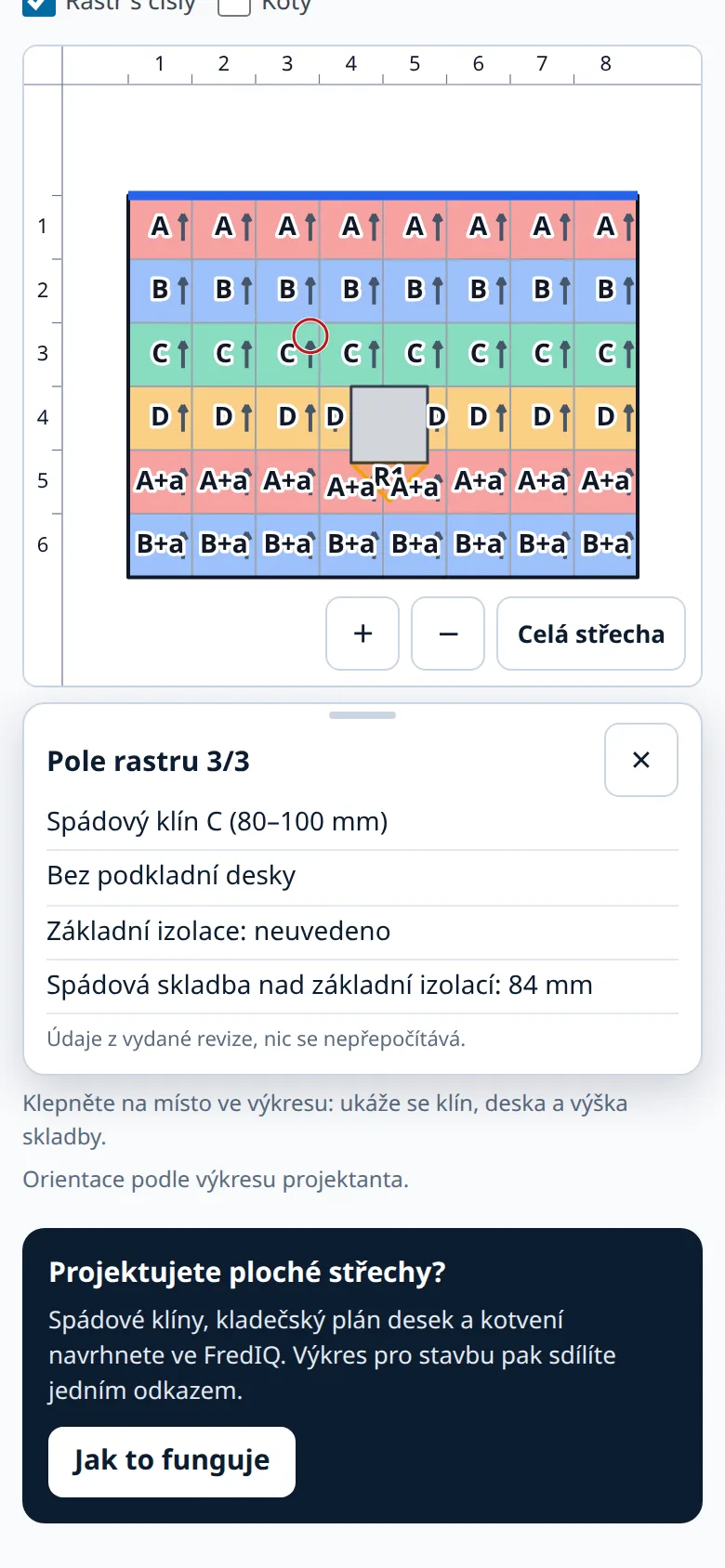

4. Klepněte na místo ve výkresu. Karta ukáže pole rastru, spádový klín, podkladní desku a výšku skladby.

• Stránka je v češtině, angličtině, němčině, polštině, španělštině a francouzštině. Jazyk přepnete nahoře.
• Když zpracovatel vydá novější revizi, výkres na to upozorní. Odkaz na ni nabídne, jen když ho zpracovatel sdílí. Revize, kterou zpracovatel odvolal, výkres neukáže.

Výkres ukazuje uložená data vydané revize a nic nepřepočítává. Hranice výstupů FredIQ popisuje článek Co FredIQ neposuzuje.
