Arten der Umfassungskanten

Warum den Kantentyp angeben

• Den Typ der Umfassungskante brauchen die Absturzsicherung, die Verblechungsliste und die Fläche der Abdichtungsaufkantung.
• Die Anwendung ergänzt den Typ nie selbst. Eine Kante ohne Typ bleibt ohne Typ, bis Sie ihn festlegen.
• Die Absturzsicherung behandelt eine Kante ohne Typ als unbekannt, nie als sicher.
• Die Gefälleplanung braucht den Kantentyp nicht.

Drei Kantentypen

Die Legende steht in der linken oberen Ecke der Zeichenfläche. Die Farben schalten Sie unter Zeichenhilfen mit dem Schalter Kanten nach Typ einfärben aus.

Der Typ Frei beschreibt nur die Kante, er leitet kein Wasser ab. Den Abfluss über die Kante zeichnen Sie mit dem Werkzeug Rinne.

Kantentyp angeben

1. Klicken Sie mit dem Werkzeug Auswahl auf die Dachfläche.

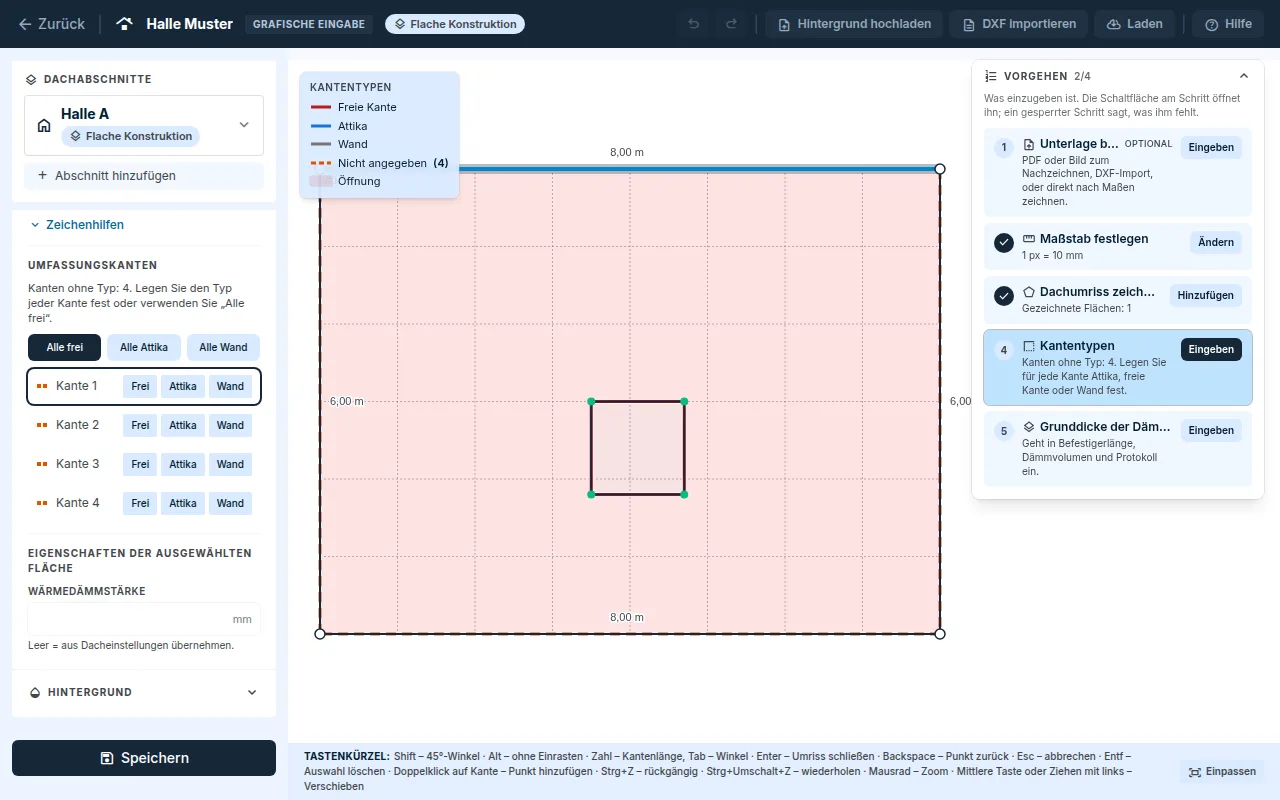

2. Im linken Panel stehen unter Umfassungskanten die Kanten der Reihe nach: Kante 1, Kante 2 … Wählen Sie für jede Frei, Attika oder Wand.
3. Ein Klick auf eine Zeile wählt die Kante aus und hebt sie auf der Zeichenfläche hervor. Unter der Liste erscheinen ihre Parameter.
4. Speichern Sie mit der Schaltfläche Speichern unten im linken Panel.

Schneller:

• Der Hinweis Kanten ohne Typ in der Karte Geometrie und die Schaltfläche Ergänzen wählen die Fläche mit der ersten Kante ohne Typ aus und heben die Kante hervor.
• Alle frei, Alle Attika und Alle Wand setzen den Typ für alle Kanten der ausgewählten Fläche, auch für bereits festgelegte.
• Ohne Typ als frei setzt den Typ freie Kante nur bei Kanten ohne Typ. Attiken und Wände bleiben.

Kantenparameter

Attika:

• Attikahöhe und Kronenbreite in Millimetern. Die Höhe wird ab der fertigen begehbaren Oberfläche an der ungünstigsten Stelle der Kante gemessen.
• Tragfähigkeit der Attika vom Planer bestätigt und Abdichtung über die Krone geführt.
• Befestigung der Abdichtung: Kaschierte Bleche oder Teleskopbefestiger.
• Innere Eckleiste und Äußere Eckleiste.
• Ohne Höhe und bestätigte Tragfähigkeit beurteilt die Absturzsicherung die Attika nicht als kollektiven Schutz, siehe Absturzsicherung.

Wand: Höhe der Abdichtungsaufkantung in Millimetern. In die Aufstellung geht die Länge der Wandleiste.

Freie Kante: Traufblech.

Bei Attika und Wand geben Sie auch Verschnitt der Abdichtung dieser Kante in Prozent an.

Was FredIQ aus den Kantentypen berechnet

• Absturzsicherung: wo ein Absturz über die Kante droht und wie sie zu sichern ist. Die Attika beurteilt sie nach der angegebenen Höhe und der bestätigten Tragfähigkeit.
• Verblechungsliste: Meter der Attikakrone, der Wandleisten und der Profile.
• Abdichtung: die Fläche der Aufkantung an Attika und Wand mit dem Verschnitt je Kante.

Punkte und Kantentypen

• Ein Doppelklick auf eine Kante fügt einen Punkt hinzu. Beide Teile der Kante übernehmen ihren Typ und ihre Parameter.
• Einen Punkt zwischen zwei Kanten unterschiedlichen Typs lässt der Editor nicht löschen. Gleichen Sie zuerst den Typ beider Kanten an, dann löschen Sie den Punkt.

Kanten von Öffnungen und Aufbauten

• Eine ausgewählte Öffnung oder ein ausgewählter Aufbau hat im Panel Ausgewählte Öffnung / Aufbau eigene Kanten: Frei oder Wand.
• Öffnungstyp füllt Art und Kanten vor: Ein Schornstein ist ein Aufbau mit Wandkanten, ein Oberlicht eine Öffnung mit freien Kanten. Die Vorbelegung nehmen Sie mit der Schaltfläche Rückgängig zurück, und beides können Sie weiterhin ändern.
• Die Absturzsicherung übernimmt den Öffnungstyp als Vorschlag zur Bestätigung.

Steildach und Fassade

• Steildach: Die Kantentypen (Traufe, Ortgang, First, Grat, Kehle, Knick) bestimmt die Anwendung aus der Dachform. Eine Kante, über die die Form nicht entschieden hat, ist Geometrisch unbestimmt. Mehr in der Anleitung Dachform und Dachflächen.
• Fassade: Farblich hervorgehoben werden nur die Unterkante, an der die Aufteilung der Platten beginnt, und die Giebelkanten. Sie müssen nichts angeben.
