Absturzsicherung

Der Entwurf der Absturzsicherung ist orientierend. Er arbeitet mit allgemeinen Bauteilen und muss vor der Ausführung vom Lieferanten des Systems bestätigt oder gegebenenfalls weiter ausgearbeitet werden. Die Tragfähigkeit der Anschlagpunkte und die Statik beurteilt FredIQ nicht, siehe Was FredIQ nicht beurteilt.

Die Absturzsicherung für Personen ist keine Verankerung der Dachhaut. Die Befestigung der Abdichtung beschreibt die Anleitung Verankerungsplan.

Bevor Sie beginnen

• Das Dach ist mit Maßstab gezeichnet und jede Umfassungskante hat eine Art: Frei, Attika oder Wand. Mehr in der Anleitung Arten der Umfassungskanten.
• Öffnungen haben im Dach-Editor einen Öffnungstyp (Dachfenster, Schornstein, Schacht …). Er wird als Vorschlag zur Bestätigung in die Absturzsicherung übernommen.
• Das Gefälle ist berechnet. Daraus stammen die Höhen der Anschlagpunkte. Ohne Gefälle entsteht der Entwurf nur orientierend mit ungeprüften Höhen.

1. Editor öffnen

1. Öffnen Sie im Auftragscockpit den Reiter Berechnungen.
2. Klicken Sie auf der Karte Absturzsicherungssystem auf Absturzsicherungssystem öffnen.
3. Das Fenster Vorgehen oben rechts führt durch vier Schritte: Absturzkanten, Dachausstieg, System und Bewertung. Der linke Bereich zeigt den geöffneten Schritt.

Bei jedem Schritt steht ein Häkchen (eingegeben), ein Warnsymbol mit Grund (es gibt etwas zu beheben) oder eine Zahl (noch nicht eingegeben). Ein Häkchen bedeutet „eingegeben“, nicht „sicher“.

2. Absturzkanten

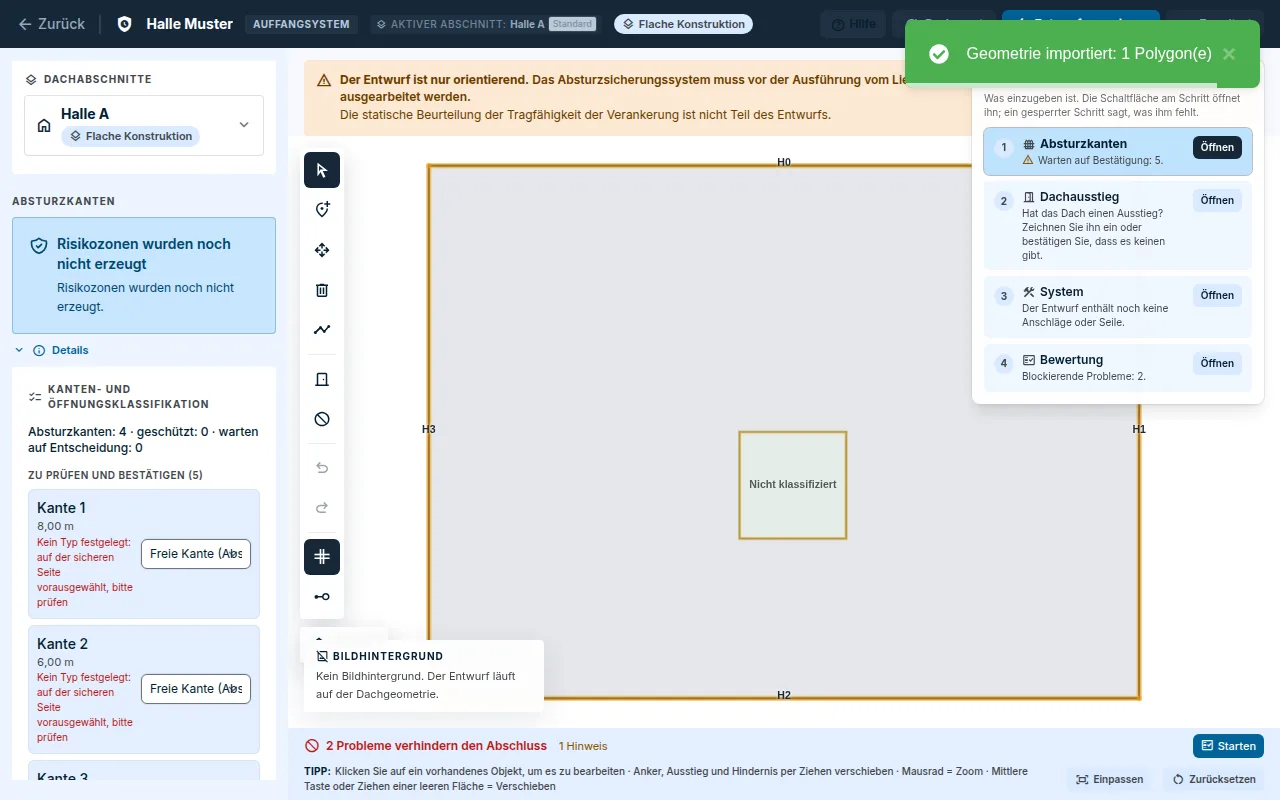

1. Klicken Sie auf Import aus RoofEditor. Der Editor übernimmt Umriss, Öffnungen und Kantenarten vom Dach. Bis dahin sind die weiteren Schritte gesperrt.
2. Gehen Sie die Liste Zu prüfen und bestätigen durch. Eine Art, die niemand festgelegt hat, ist zur sicheren Seite hin vorbelegt: freie Kante oder durchsturzgefährdete Öffnung.
3. Weicht Ihre Art von der Art im Dach ab, wählen Sie Vom Dach übernehmen oder Meinen behalten.
4. Klicken Sie auf Kanten bestätigen und weiter. Erst damit bestätigen Sie die Arten.

• Eine Öffnung, die zum Beispiel durch ein festes Gitter gesichert ist, kennzeichnen Sie im Bereich der Öffnung mit dem Schalter Die Öffnung ist gesichert und einer Anmerkung, wodurch sie gesichert ist.
• Ändert sich das Dach später, laden Sie es mit der Schaltfläche Re-Import erneut.

3. Dachausstieg

1. Klicken Sie auf Ausstieg zeichnen und dann im Plan auf die Stelle des Ausstiegs. Dach ohne Ausstieg: Das Dach hat keinen Ausstieg.
2. Wählen Sie im Bereich des Ausstiegs Weg vom Ausstieg:
   • Geschützter Weg über die Gefahrenzone hinaus (Geländer): Ein Anschlagpunkt am Ausstieg ist nicht nötig.
   • Ohne geschützten Weg – Anschlagpunkt in Armreichweite: Der Generator setzt am Ausstieg einen Anschlagpunkt. Die Person hängt sich noch im Ausstieg daran ein und geht gesichert bis in die sichere Zone.

Zeichnen Sie den Ausstieg vor dem Generieren ein. Ein danach hinzugefügter Ausstieg bedeutet erneutes Generieren.

4. System

• Systemtyp: Punktförmig, Seilförmig, Kombiniert (Anschlagpunkte und Seil) oder Automatisch (wie empfohlen). Die Empfehlung ist orientierend. Manuell überschreiben sperrt den Typ, weiteres Generieren ändert ihn nicht.
• Nutzungsart:
  • Rückhalten: Die Person erreicht die Kante gar nicht.
  • Auffangen: Ein Absturz wird einkalkuliert und aufgefangen, unter der Kante muss genügend freier Raum sein.
  • Gemischte Nutzung: teils Rückhalten, teils Auffangen. Die Prüfung kann sie noch nicht beurteilen. Wählen Sie eine Nutzungsart für das ganze Dach, oder teilen Sie es in mehrere Dächer auf.
• Ergänzen Sie beim Auffangen in der Kantentabelle die Lichte Fallhöhe und die Angabe zum Hindernis unter der Kante. Das Feld Überall gleiche lichte Fallhöhe (m) mit der Schaltfläche Auf alle anwenden füllt die Kanten ohne eigenen Wert aus. Eine nicht ausgefüllte Angabe bedeutet „unbekannt“, nicht „sicher“.
• Das Fenster Schutzart der Kanten an der Zeichenfläche legt die Vorgabe für einzelne Kanten fest. Die Entwurfsparameter liegen im eingeklappten Bereich Erweitert.

Klicken Sie auf Generieren und bewerten. Der Generator setzt Anschlagpunkte und Seile, startet die Prüfung und öffnet Bewertung. Bei einem fertigen Entwurf fragt er zuerst nach, weil das Generieren Anschlagpunkte und Seile ersetzt.

5. Bewertung

• Die Liste der Probleme zeigt die blockierenden oben und die Warnungen darunter. Ohne blockierende Probleme zeigt sie Keine blockierenden Fehler.
• Jede Zeile hat eine Schaltfläche, die zur Stelle der Behebung führt, zum Beispiel Zu Absturzkanten, Zu System, Lichte Fallhöhe ergänzen, Automatisch beheben oder Im Plan zeigen.
• Systemübersicht zeigt Typ, Sicherungsart, Anzahl der Anschlagpunkte und Seile, Seillänge, Abdeckung der Gefahrenzone und nicht abgedeckte Abschnitte. Die Abdeckung muss vollständig sein.
• Im Bereich Exporte befindet sich Entwurf exportieren. Der Export wird freigegeben, sobald die Liste kein blockierendes Problem mehr enthält.
• Sind die Höhen der Anschlagpunkte nicht geprüft (Gefälle fehlt oder ist nicht aktuell), entsteht die Ausgabe mit dem Hinweis Orientierend – Höhen der Anschlagpunkte nicht geprüft.

Die Prüfung startet von selbst nach dem Generieren und nach jeder Änderung des Entwurfs. Manuell starten Sie sie mit der Schaltfläche Validierung starten. Der Status Der Entwurf wurde noch nicht geprüft oder Der Entwurf hat sich seit der letzten Prüfung geändert bedeutet nicht, dass der Entwurf in Ordnung ist. Er bedeutet, dass es nicht bekannt ist.

Manuelle Bearbeitung

• Werkzeuge: Anker hinzufügen, Mit Seil verbinden, Anker verschieben, Element löschen, Ausstieg hinzufügen und Hindernis hinzufügen.
• Mit Seil verbinden: Klicken Sie auf Anschlagpunkte oder in die Fläche, Enter speichert das Seil.
• In einem gewählten Seilabschnitt können Sie die Punkte mit Punkte gleichmäßig verteilen verteilen. Alt schaltet das Einrasten vorübergehend aus.
• Nach jeder Änderung startet die Prüfung erneut. Bis sie abgeschlossen ist, gilt das alte Ergebnis nicht.

Ausgaben

• Reiter Protokolle: Kapitel Absturzsicherungssystem und im Bereich Unterlagen für Lieferanten die Karte Absturzsicherungssystem mit dem Dokument Unterlage PDF – Absturzsicherungssystem.
• Alle Ausgaben tragen das Wasserzeichen eines orientierenden Entwurfs mit der Aufforderung, den Hersteller oder Lieferanten des Systems zu konsultieren.
