Verankerungsplan

Der Verankerungsplan behandelt die mechanische Verankerung der Dachhaut. Er ist keine Absturzsicherung für Personen, diese beschreibt die Anleitung Absturzsicherung.

Was der Verankerungsplan macht

• Den Windsog berechnet FredIQ nicht. Die Befestigerdichte in Stück pro m² geben Sie aus einer Bemessung ein, die außerhalb von FredIQ entstanden ist.
• Die Anwendung setzt die Dichten in Befestigungslinien in den Nähten der Abdichtung um und verteilt die Befestiger auf dem Dach.
• An jedem Befestiger bestimmt sie die Klemmlänge: die Dicke des Aufbaus, durch den der Befestiger führt. Für die Bestellung fasst sie diese in Stufen zusammen.

Bevor Sie beginnen

• Das Dach ist mit Maßstab gezeichnet.
• Im Reiter Materialien ist die Hauptabdichtung gewählt. Bei einem zweilagigen Bitumenaufbau wird die Unterlage befestigt, wählen Sie diese ebenfalls.
• Für das Dach ist die Grunddämmstärke eingegeben (im Dach-Editor im Fenster Vorgehen oder in Materialien). Ohne sie werden die Klemmlängen nicht ausgegeben.
• Bei einem Dach mit Gefällekeilen ist das Gefälle berechnet. Die Klemmlängen ergeben sich aus den Keilhöhen.

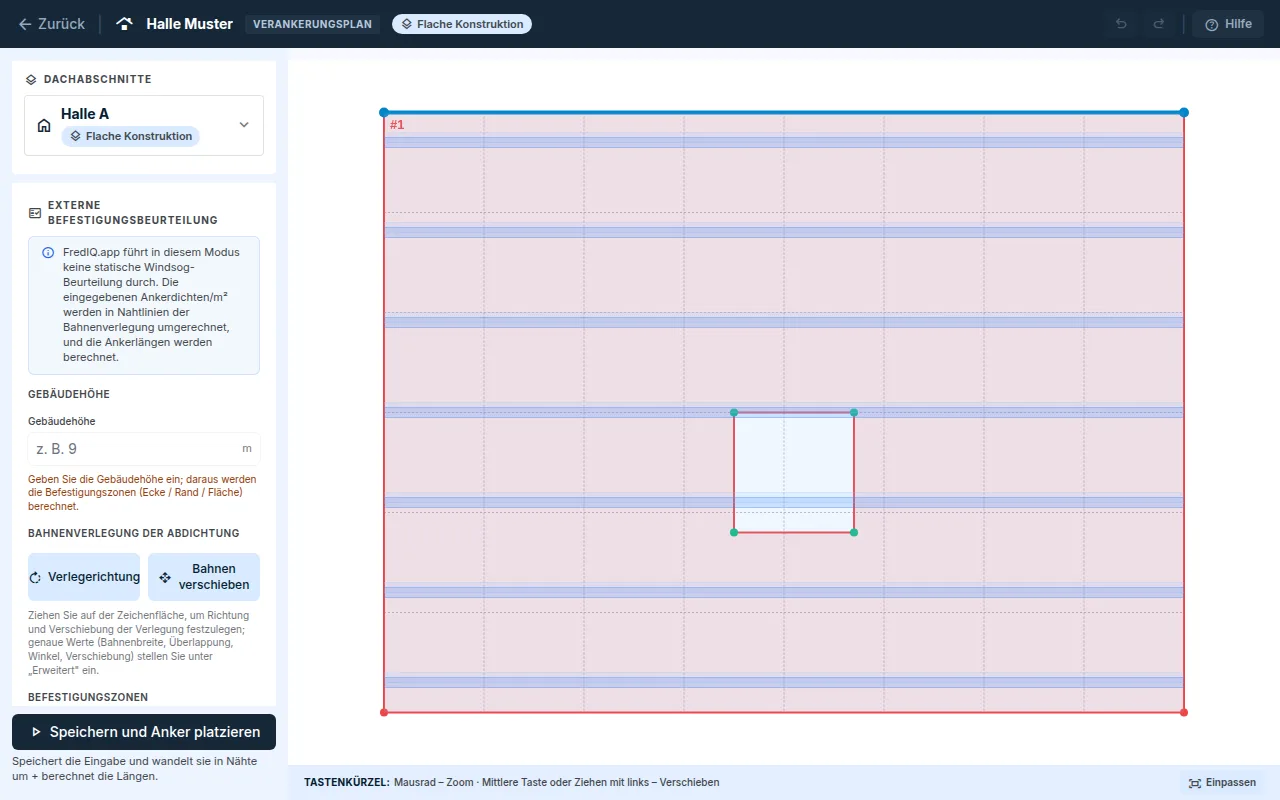

1. Verankerung öffnen

1. Öffnen Sie im Auftragscockpit den Reiter Berechnungen.
2. Klicken Sie auf der Karte Verankerung der Dachhaut auf Verankerung der Dachhaut öffnen. Fehlen Geometrie oder Aufbau, bietet die Karte zuerst Geometrie-Editor öffnen oder Aufbau ergänzen an.

2. Zonen und Dichten

1. Geben Sie die Gebäudehöhe ein. Sie dient nur der Größe der Befestigungszonen, nicht einer Windberechnung.
2. Klicken Sie im Bereich Befestigungszonen auf Aus Gebäudehöhe vorschlagen, oder füllen Sie Länge der Eckzone und Breite der Randzone selbst aus. Die Fläche ist der Rest des Dachs. Mit dem Häkchen Zonen im Editor anzeigen sehen Sie sie auf der Zeichenfläche.
3. Geben Sie im Bereich Ankerdichte in den Zonen für Ecken, Ränder und Fläche die Anzahl der Befestiger pro m² aus Ihrer Bemessung ein. Mindestens eine Dichte ist erforderlich.
4. Bei jeder Zone sehen Sie, wie weit die Befestiger voneinander entfernt liegen. Das Feld Mindestabstand der Anker prüft, dass sie nicht zu dicht liegen. Liegen sie zu dicht, schlägt die Anwendung eine Befestigung auch in der Bahnenmitte oder eine schmalere Rolle vor. Befestiger nimmt sie nicht weg.

3. Bahnenverlegung der Abdichtung

• Die Bahnenverlegung ist die Anordnung der Abdichtungsbahnen. Richtung und Versatz stellen Sie durch Ziehen auf der Zeichenfläche ein (Richtung zeichnen, Bahnen verschieben), genaue Werte im Bereich Erweitert.
• Die Befestiger liegen in den Nähten. Ihr Abstand ist die wirksame Bahnbreite: die Rollenbreite abzüglich der Überlappung. Die Rollenbreite wird aus der Hauptabdichtung übernommen (Aus den Einstellungen), oder Sie geben sie selbst ein (Manuell).
• Schalten Sie bei breiten Rollen Auch in der Bahnenmitte befestigen (breite Rollen) ein. Die Dichte bleibt gleich, die Befestiger verteilen sich auf mehr Linien.

4. Rand und Öffnungen

• Dachrand: Anker mit dem Abstand aus dem Feld Abstand der Rand-/Öffnungsanker oder Anschweißblech. Mit Anschweißblech werden keine Randbefestiger gesetzt.
• Das Kontrollkästchen Um Öffnungen und entlang des Rands befestigen schaltet die Befestigung um Öffnungen und entlang des Rands ein.

5. Klemmlängen und Platzierung der Befestiger

1. Stellen Sie im Bereich Klemmlängen der Befestiger für die Bestellung (Tabelle KL) den Gruppierungsschritt ein. Ein leeres Feld bedeutet 10 mm.
2. Klicken Sie auf Speichern und Anker platzieren. Die Schaltfläche Nur speichern (ohne Berechnung) speichert die Eingabe ohne Platzierung.

Die Längen der Befestigerteile (Teleskope und Schrauben) rechnet der Hersteller der Befestiger aus den Klemmlängen nach eigenen Tabellen um. FredIQ legt sie nicht fest.

6. Ergebnis

Der Bereich Ergebnis zeigt:

• Status und Status der Ausgabe (Aktuell oder Veraltet),
• Anker gesamt und die Anzahl der Nähte,
• je Zone Sollwert, platzierte Befestiger, Abstand, Nahtlänge sowie eingegebene und erreichte Dichte. Ein Unterschied zwischen Sollwert und platzierten Befestigern ist normal, die Befestiger liegen nur in den Nahtlinien,
• die Schaltfläche CSV Befestigungsplan.

Die Klemmlängen haben immer einen Status:

• Geprüft: Sie stammen aus einem geprüften Aufbau und der eingegebenen Grunddämmung.
• Nicht geprüft – unverbindlich: Die Werte sind Richtwerte. Die Anwendung nennt den Grund, zum Beispiel dass das Dach keine Gefälleplanung hat.
• Veraltet: Seit der Berechnung hat sich eine Eingabe geändert. Die Werte werden nicht ausgegeben, berechnen Sie die Verankerung neu.

Befestiger an einem Punktablauf gehen zur Einzelbeurteilung. Die Aufstellung führt sie in einer eigenen Zeile.

Ausgaben

• Reiter Protokolle: die Kapitel Ankerplan und Ankerliste.
• Im Bereich Unterlagen für Lieferanten die Karte Verankerung: Unterlage PDF – Verankerung und Übersicht für Bestellung und Angebot (CSV). Sie nennen die Klemmlängen der Befestiger in Stufen und ihren Prüfstatus.

Ein aus Roof Calculator übernommener Auftrag hat Zonen und Dichten aus der Berechnung. Der Bereich Aus Roof Calculator übernommen zeigt sie an, und die Befestiger platzieren Sie mit der Schaltfläche Befestiger neu setzen. Mehr in der Anleitung Auftrag aus Roof Calculator.

Wann neu berechnen

• Der Verankerungsplan ist Veraltet nach einer Änderung der Geometrie, des Gefälles, der Hauptabdichtung, der Unterlagsbahn oder der Dämmstärke. Einen veralteten Plan verwendet die Anwendung nicht als gültig.
• Öffnen Sie die Verankerung und klicken Sie erneut auf Speichern und Anker platzieren.
• Berechnen Sie die Befestiger vor dem Gefälle, werden die Längen ohne Gefällekeile berechnet. Die Anwendung weist darauf hin und empfiehlt, die Befestiger nach der Gefälleberechnung erneut zu übernehmen.

Die Tragfähigkeit der Befestiger und die Statik beurteilt FredIQ nicht. Mehr im Artikel Was FredIQ nicht beurteilt.
