Kotevní plán

Kotevní plán řeší mechanické kotvení střešního pláště. Není to ochrana osob proti pádu, tu popisuje návod Ochrana proti pádu.

Co kotevní plán dělá

• Sání větru FredIQ nepočítá. Hustotu kotev v kusech na m² zadáváte z posouzení, které vzniklo mimo FredIQ.
• Aplikace hustoty převede na kotevní linie ve svarech hydroizolace a rozmístí kotvy po střeše.
• V místě každé kotvy určí svěrnou délku: tloušťku skladby, kterou kotva prochází. Pro objednávku je sečte po skocích.

Než začnete

• Střecha je nakreslená s měřítkem.
• V záložce Materiály je zvolená hlavní hydroizolace. U dvouvrstvé asfaltové skladby se kotví Podkladní pás, zvolte ho také.
• Střecha má zadanou základní tloušťku izolace (v editoru střechy v okně Postup, nebo v Materiály). Bez ní se svěrné délky nevydají.
• U střechy se spádovými klíny jsou spočítané spády. Svěrné délky vycházejí z výšek klínů.

1. Otevřít kotvení

1. V kokpitu zakázky otevřete záložku Výpočty.
2. Na kartě Kotvení střešního pláště klikněte na Otevřít kotvení pláště. Když chybí geometrie nebo skladba, karta nabídne nejdřív Otevřít editor geometrie nebo Doplnit skladbu.

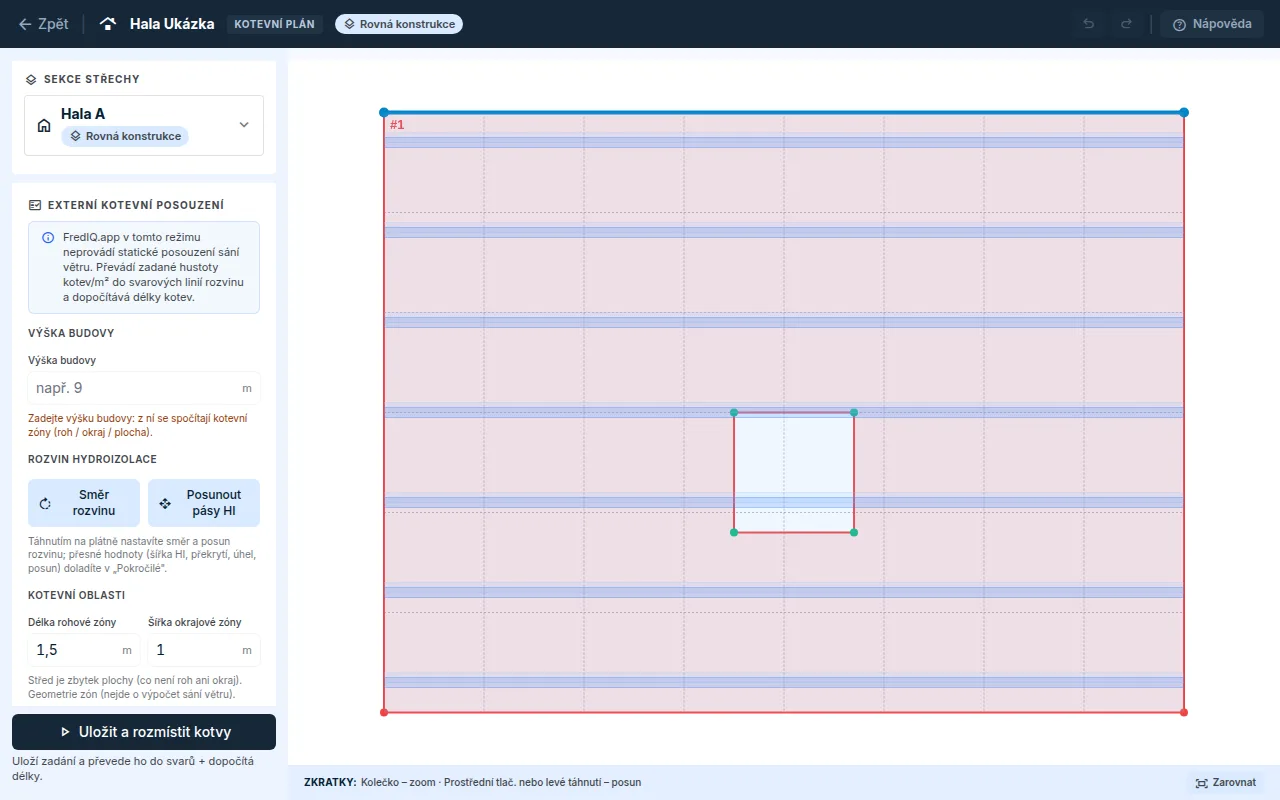

2. Zóny a hustoty

1. Zadejte Výška budovy. Slouží jen k velikosti kotevních zón, ne k výpočtu větru.
2. V části Kotevní oblasti klikněte na Navrhnout z výšky budovy, nebo vyplňte Délka rohové zóny a Šířka okrajové zóny sami. Plocha je zbytek střechy. Zaškrtnutím Zobrazit zóny v editoru je uvidíte na plátně.
3. V části Hustota kotev v zónách zadejte pro Rohy, Okraje a Plocha počet kotev na m² z vašeho posouzení. Aspoň jedna hustota je povinná.
4. U každé zóny je vidět, jak daleko od sebe kotvy vycházejí. Pole Minimální rozteč kotev hlídá, aby nevyšly příliš blízko. Když vyjdou, aplikace poradí kotvení i uprostřed pásu nebo užší roli. Kotvy neubírá.

3. Rozvin hydroizolace

• Rozvin je rozvržení pásů hydroizolace. Směr a posun nastavíte tažením na plátně (Kreslete směr, Posunout pásy HI), přesné hodnoty v části Pokročilé.
• Kotvy leží ve svarech. Jejich rozteč je efektivní šíře pásu: šířka role zmenšená o překrytí. Šířka role se bere z hlavní hydroizolace (Z nastavení), nebo ji zadáte Ručně.
• U širokých rolí zapněte Kotvit i uprostřed pásu (široké role). Hustota zůstane stejná, kotvy se rozloží na víc linií.

4. Obvod a otvory

• Obvod střechy: Kotvy s roztečí z pole Rozteč obvodových / otvorových kotev, nebo Kotevní plech. S kotevním plechem se obvodové kotvy nevkládají.
• Zaškrtávátko Kotvit okolo otvorů a po obvodu zapne kotvení kolem otvorů a po obvodu.

5. Svěrné délky a rozmístění kotev

1. V části Svěrné délky kotev pro objednávku (tabulka KL) nastavte Krok sesumírování. Prázdné pole znamená 10 mm.
2. Klikněte na Uložit a rozmístit kotvy. Tlačítko Jen uložit (bez výpočtu) uloží zadání bez rozmístění.

Délky prvků kotev (teleskopů a šroubů) si ze svěrných délek převede dodavatel kotev podle vlastních tabulek. FredIQ je neurčuje.

6. Výsledek

Panel Výsledek ukazuje:

• Stav a Stav výstupu (Aktuální, nebo Neaktuální),
• Kotvy celkem a počet svarů,
• po zónách cíl, umístěné kotvy, rozteč, délku svarů a zadanou a dosaženou hustotu. Rozdíl mezi cílem a umístěnými kotvami je normální, kotvy leží jen ve svarových liniích,
• tlačítko CSV kotevní plán.

U svěrných délek je vždy stav:

• Ověřeno: vycházejí z ověřené skladby a zadané základní izolace.
• Neověřeno – nezávazné: hodnoty jsou orientační. Aplikace napíše důvod, například že střecha nemá spádování.
• Zastaralé: od výpočtu se změnil vstup. Hodnoty se nevydávají, kotvení přepočítejte.

Kotvy u bodové vpusti jdou k individuálnímu posouzení. Výkaz je uvádí samostatným řádkem.

Výstupy

• Záložka Protokoly: kapitoly Kotevní plán a Výpis kotev.
• V části Podklady pro dodavatele karta Kotvení: Podklad PDF – kotvení a Přehled pro objednávku a nabídku (CSV). Uvádějí svěrné délky kotev po skocích a stav jejich ověření.

Zakázka převzatá z Roof Calculatoru má zóny a hustoty z výpočtu. Panel Převzato z Roof Calculatoru je ukáže a kotvy rozmístíte tlačítkem Znovu rozmístit kotvy. Víc v návodu Zakázka z Roof Calculatoru.

Kdy přepočítat

• Kotevní plán je Neaktuální po změně geometrie, spádů, hlavní hydroizolace, podkladního pásu nebo tloušťky izolace. Neaktuální plán aplikace nepoužije jako platný.
• Otevřete kotvení a klikněte znovu na Uložit a rozmístit kotvy.
• Když kotvy spočítáte dřív než spády, délky se dopočítají bez spádových klínů. Aplikace to napíše a doporučí kotvy převzít znovu po výpočtu spádů.

Únosnost kotev a statiku FredIQ neposuzuje. Víc v článku Co FredIQ neposuzuje.
