Spádování a klíny

Než začnete

Spádování navrhne klíny z tepelné izolace tak, aby voda tekla k odtokům. V editoru střechy musí být hotové:

• měřítko a obrys střechy,
• aspoň jeden odtok: Vpusť, Žlab (žlab nebo volná odtoková hrana), nebo Chrlič. Každá oddělená část střechy potřebuje vlastní odtok.

Skladba ani materiály k výpočtu klínů potřeba nejsou. Když něco chybí, editor spádování výpočet nespustí a napíše, co doplnit.

Spádování je u ploché střechy s rovnou nosnou konstrukcí. Hala se spádovanou konstrukcí klíny nemá, popisuje ji návod Hala a rozháňky.

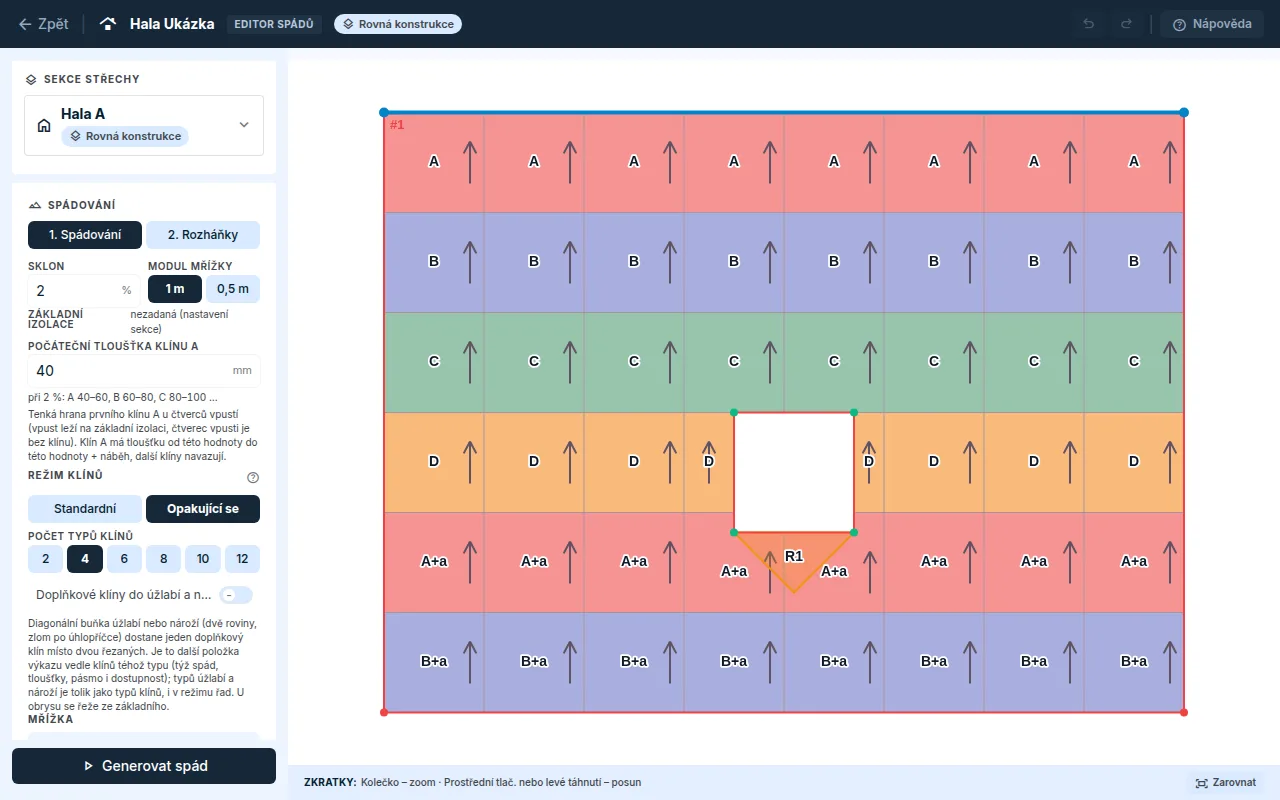

1. Otevřít spádování

1. V kokpitu zakázky otevřete záložku Výpočty.
2. V části Spádování a rozháňky klikněte na Otevřít spádování. Editor se otevře pro aktivní střechu.
3. Editor má dva kroky: 1. Spádování a 2. Rozháňky. Druhý krok se odemkne po prvním výpočtu.

2. Parametry

• Sklon: spád klínů v procentech.
• Modul mřížky: rastr klínů, 1 m nebo 0,5 m.
• Počáteční tloušťka klínu A: tenká hrana prvního klínu A u vpusti, nejméně 20 mm. Čtverec vpusti je bez klínu a vpust leží na základní izolaci. Od něj se kladou klíny A, B, C … a každý navazuje na předchozí. Pod polem je vidět řada tlouštěk klínů při zadaném sklonu.
• Základní izolace je nad polem jen ke čtení. Zadáte ji v editoru střechy v okně Postup, nebo v záložce Materiály.

Spád menší než 3 % aplikace spočítá, ale upozorní na něj.

3. Režim klínů

• Standardní: jen spádové klíny, bez podkladních desek.
• Opakující se: méně typů klínů (volba Počet typů klínů), chybějící výšku doplní ploché podkladní desky. Desky jsou ve výkazu, celkový objem izolace zůstává stejný.
• Doplňkové klíny do úžlabí a nároží: buňka úžlabí nebo nároží dostane jeden doplňkový klín místo dvou řezaných. Ve výkazu je jako další položka.

4. Mřížka

• Natočení mřížky zadáte číslem, tlačítky − a + po půl stupni, nebo tlačítkem Auto. Když má střecha volnou odtokovou hranu, rastr se srovná podle ní a ruční natočení se nenabízí.
• Nástroje mřížky: K rohu (klikněte na roh střechy, projde jím průsečík mřížky), K hraně (rastr se natočí rovnoběžně s hranou) a Posunout (tažením po plátně).
• Když se obrys později změní, editor napíše, že zarovnání neplatí. Zarovnejte rastr znovu.

5. Generovat spád

1. Klikněte na Generovat spád. Výpočet může chvíli trvat, výsledek editor načte sám.
2. Přepínač Spád. klíny / Tech. výkres mění zobrazení plánu. Označení klínů ukáže typy klínů.
3. Karta Nálezy spádování upozorní například na pás bez spádu, odkud voda neodteče. Tlačítko Ukázat místo zvýrazní na plátně.
4. V kartě je i stav návrhu: Připraveno k realizaci, nebo Návrh k dopracování – není připraveno k realizaci s nálezy kontroly kusů. Návrh k dopracování nese upozornění i ve výstupech.

Když se během výpočtu změní geometrie, výpočet se nedokončí a editor vyzve ke spuštění znovu. Výsledek pro starý obrys by pro nový neplatil.

6. Rozháňky u překážek

• Rozháňky u překážek (světlík, komín, šachta, nástavba …) se nekreslí. Vznikají při výpočtu spádů jako vrstva z rovných desek EPS na klínech a vedou vodu kolem překážky.
• Krok 2. Rozháňky je přehled: rozháňky se značkami R1, R2 …, počty desek a upozornění. Na plánu spádů jsou oranžové.
• Když výpočet žádnou rozháňku nemá, krok to napíše. Obtékání překážek je pak vyřešené ve spádových klínech.

7. Výsledky a výstupy

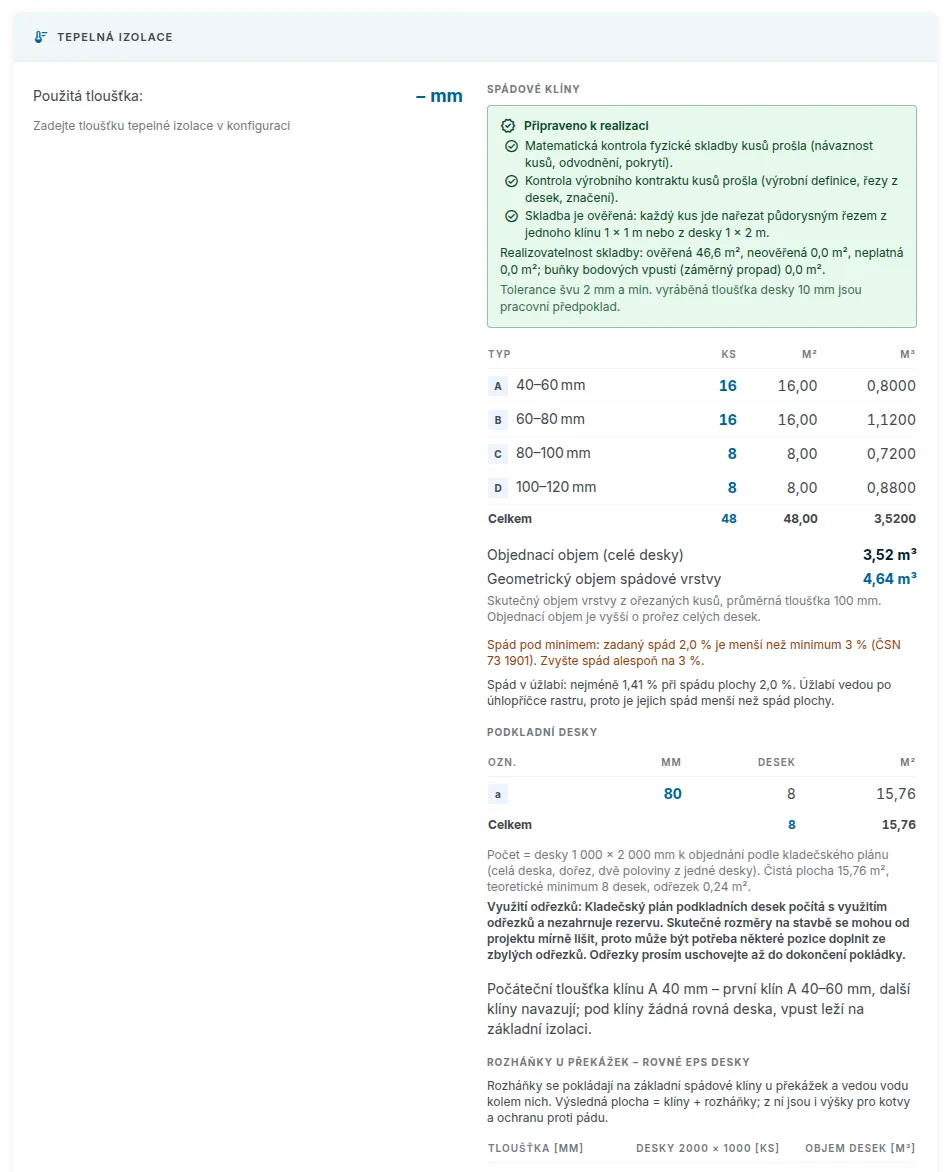

• Záložka Výsledky, po kliknutí na Zobrazit detailní výstupy karta Tepelná izolace: klíny po typech, Objednací objem (celé desky) a podkladní desky.
• Ve stejné záložce v části Výrobní dokumentace stáhnete Nářezový seznam a objednávka (CSV) a Plán podkladních desek (PNG). Odkaz 3D vizuální kontrola spádování ukáže střechu ve 3D.
• Záložka Protokoly: kapitoly Plán klínů, Výkaz klínů a Výpis objemu a v části Podklady pro dodavatele karta Tepelná izolace a spádové klíny. Z vydané revize podkladu vzniká Výkres pro stavbu.

Úzké obvodové dořezy u atiky se na stavbě obvykle doplňují ze zbytků. V záložce Materiály, část Spádové klíny: objednávka, je pole Neobjednávat dořezy užší než. Výkaz je pak uvede samostatným řádkem.

Kdy přepočítat

• Po změně obrysu, otvorů nebo odtoků výsledek spádování přestane platit. Otevřete spádování a klikněte znovu na Generovat spád.
• Nový výpočet spádů zneplatní Kotevní plán a Zelenou střechu, protože vycházejí z výšek klínů. Spusťte je potom znovu.
