Hala a rozháňky

Co je hala

• U spádované konstrukce (haly) nese spád sama nosná konstrukce a tepelná izolace leží v jedné tloušťce. Spádové klíny se negenerují.
• Voda stéká do úžlabí. Bodové vpusti leží jen na úžlabí a vodu k nim ženou rozháňky podél úžlabí.
• Typ nosné konstrukce volíte při zakládání zakázky: Spádovaná konstrukce (hala). Později ho změnit nejde. V kokpitu ho ukazuje štítek Typ konstrukce s hodnotou Hala / spádovaná.

Rozháňky u haly jsou jiný nástroj než rozháňky u překážek na střeše se spádovými klíny. U haly vznikají z nakreslených úžlabí a vpustí.

1. Úžlabí a vpusti v editoru

Editor haly má vlastní rychlý průvodce. Obrys nakreslíte stejně jako u ploché střechy, viz Nakreslit střechu.

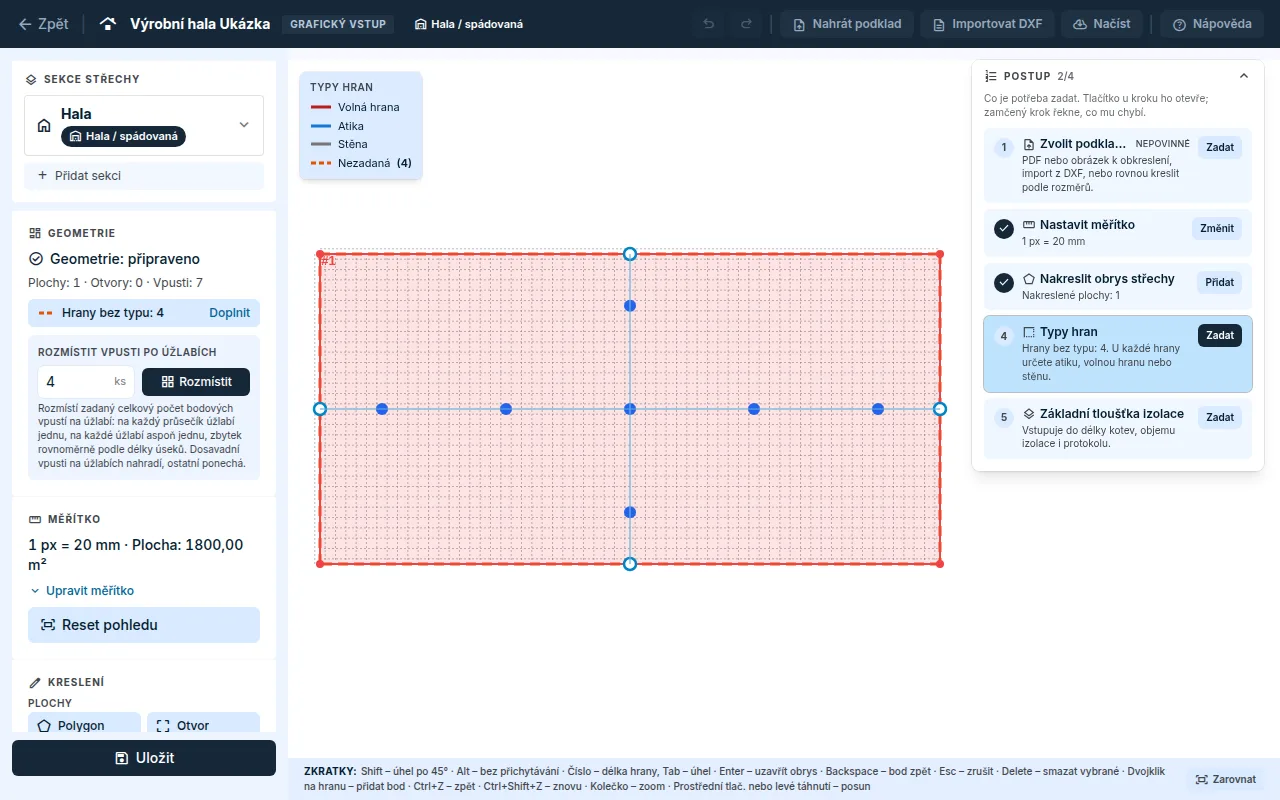

1. Nástrojem Úžlabí nakreslete dvěma kliky přímou linii, ke které spadá konstrukce. Konce se přichytí na roh nebo hranu obrysu, Alt přichytávání vypne.
2. Nástrojem Vpusť položte vpusti. Vpust se přichytí na nejbližší úžlabí, jinam ji položit nejde. Když úžlabí posunete, vpusti se posunou s ním.
3. Kde se dvě úžlabí kříží nebo na sebe napojují, položte vpust přesně na průsečík. Jinak se rozháňky obou úžlabí překryjí.
4. Klikněte na plochu a v části Vlastnosti vybrané plochy vyplňte Spád nosné konstrukce (1 až 10 %). Směr spádu se nezadává, plyne z úžlabí.
5. Kreslení uložte tlačítkem Uložit.

Úžlabí není žlab. Žlab (liniové odvodnění) se u haly nehodí: posouzení odvodnění by ho počítalo jako jednu vpust.

Rozmístit vpusti po úžlabích

1. Do pole Rozmístit vpusti po úžlabích zadejte celkový počet vpustí na celou střechu a klikněte na Rozmístit.
2. Na každý průsečík úžlabí přijde jedna vpust, každé úžlabí dostane aspoň jednu a zbytek se rozdělí podle délky úseků.
3. Vpusti, které na úžlabích už leží, se nahradí. Ostatní odtoky zůstanou. Celé rozmístění vrátí jeden krok Ctrl+Z.

Při malém počtu aplikace napíše, kolik vpustí je potřeba nejméně. Když se všechny nevejdou, položí jen tolik, kolik se vejde, a napíše to.

2. Editor spádů

1. V kokpitu zakázky na záložce Výpočty klikněte na Otevřít spádování. U haly se otevře panel Spádovaná konstrukce (hala).
2. Karta Spád konstrukce (roviny) ukazuje spád každé roviny. Chybějící spád je označený nezadáno. Spád pod 3 % aplikace spočítá, ale upozorní na něj.
3. Zadejte Návrhová intenzita deště v l/s·ha.
4. Klikněte na Generovat. Aplikace uloží geometrii a spočítá plochu střechy, objem izolace a návrhový odtok. Tloušťku izolace bere z nastavení střechy.

3. Rozháňky z úžlabí

1. V kartě Rozháňky z úžlabí zadejte Podélný spád (%), Příčný spád (%), Odstup od vpusti (m) a Šířka klínu u vpusti. Max. výška (mm) je nepovinná.

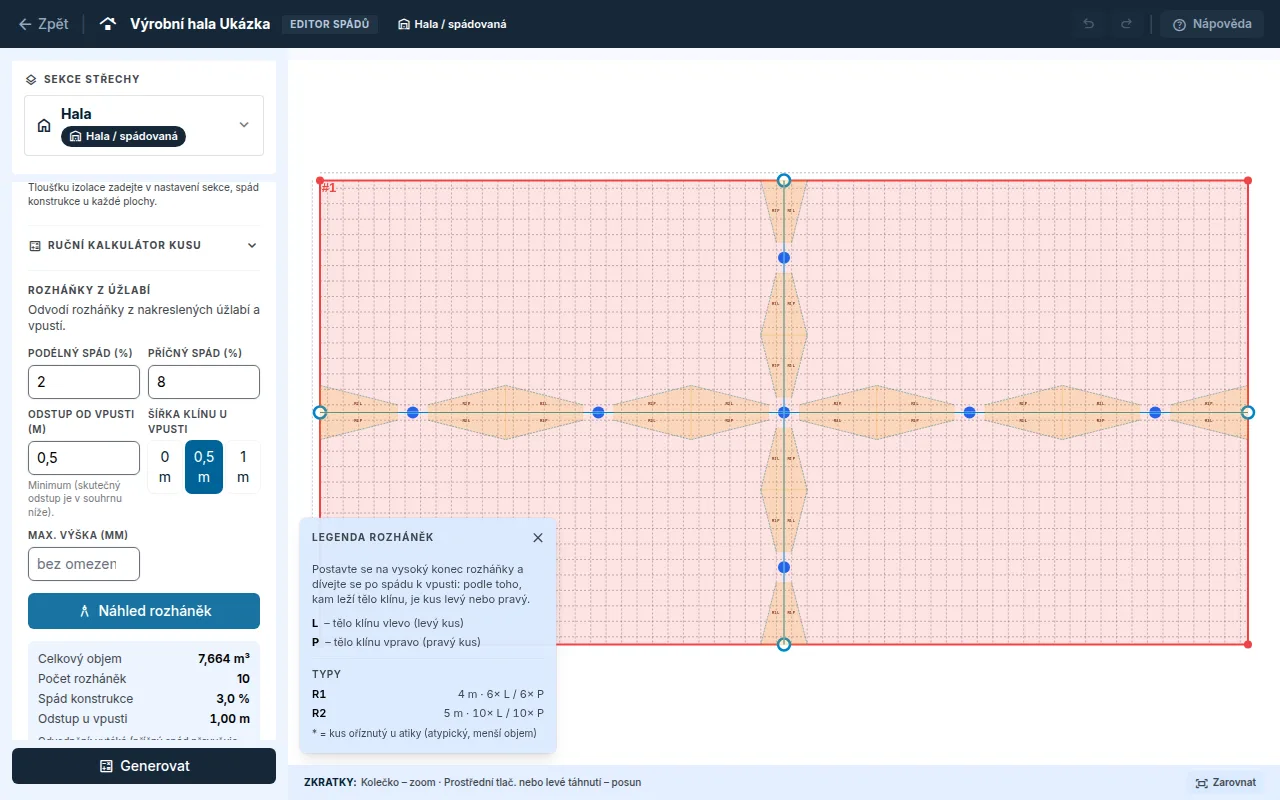

2. Klikněte na Náhled rozháněk. Uvidíte celkový objem, počet rozháněk, posouzení odvodnění a Rozpis kusů. Kusy se vykreslí do půdorysu.
3. Plovoucí okno Legenda rozháněk vysvětlí levé a pravé kusy a vypíše typy s počty. Kus s hvězdičkou je oříznutý u atiky a má menší objem.

• Sada se odvozuje z kresby a ručně se neupravuje. Po změně úžlabí nebo vpustí spusťte Náhled rozháněk znovu. Protokol vychází z parametrů posledního náhledu.
• Voda z rozháňky odteče, jen když příčný spád převyšuje spád konstrukce. Jinak aplikace napíše, že odvodnění nevytéká. Bez spádu konstrukce odvodnění neposoudí.
• Když rozháňky odvodit nejde, aplikace napíše důvod: chybí úžlabí nebo měřítko, úžlabí není přímé, vpust leží mimo úžlabí a podobně.

Sbalený Ruční kalkulátor kusu spočítá objem jednoho křídla ze zadaných rozměrů. Je to rychlé ověření mimo sadu, do protokolu se nepromítá.

Výstupy

• Záložka Protokoly: kapitola Rozháňky.
• Záložka Výsledky, po kliknutí na Zobrazit detailní výstupy: karta Tepelná izolace s izolací v jedné tloušťce.
• Hala nemá spádové klíny, a proto ani výkres pro stavbu a 3D kontrolu spádování.
• Posouzení počtu a kapacity vpustí je na záložce Posouzení odvodnění, viz Odvodnění.
