Odvodnění

1. Odvodňovací prvky v editoru

V editoru střechy jsou v části Kreslení ve skupině Odvodnění:

• Vpusť: bodová vpust, jeden klik uvnitř střechy. Nová vpust se zarovná na ostatní vpusti, Alt přichytávání vypne.
• Žlab: žlab nebo volná odtoková hrana. Kliknutím nastavíte začátek a konec, přichytí se k rohům a hranám střechy.
• Chrlič a Přepad (bezpečnostní přepad): kladou se na hranu obrysu, voda jimi odtéká přes okraj.

Každá oddělená část střechy potřebuje vlastní odtok. Žlab platí jen v části, kde je nakreslený. U haly leží vpusti jen na úžlabí, viz Hala a rozháňky.

Chrlič, nebo pojistný přepad

Pod nástroji je seznam položených chrličů a přepadů se zaškrtávátkem Hlavní odtok:

• zaškrtnuto: chrlič je hlavní odtok, spáduje se k němu a počítá se do kapacity odvodnění,
• nezaškrtnuto: pojistný přepad, posuzuje se jen v pojistném odvodnění.

Kreslete žlaby rovnoběžně s okrajem střechy. Šikmý žlab editor označí a nabídne Srovnat s rastrem s náhledem posunu.

2. Výrobce a typ prvku

1. V kokpitu zakázky otevřete záložku Materiály, část Hydraulika / odvodnění.
2. Zvolte Výrobce vpustí a Typ odvodňovacího prvku. Nabízejí se jen typy, které má výrobce v katalogu. Konkrétní dimenzi nevybíráte, dopočítá ji posouzení odvodnění.
3. U pochozí střechy zaškrtněte Pochozí střecha (terasa). Posouzení pak nabídne jen pochozí provedení vpusti.
4. V rozbalovací části Pojistný přepad zvolte Výrobce přepadů.

3. Posouzení odvodnění

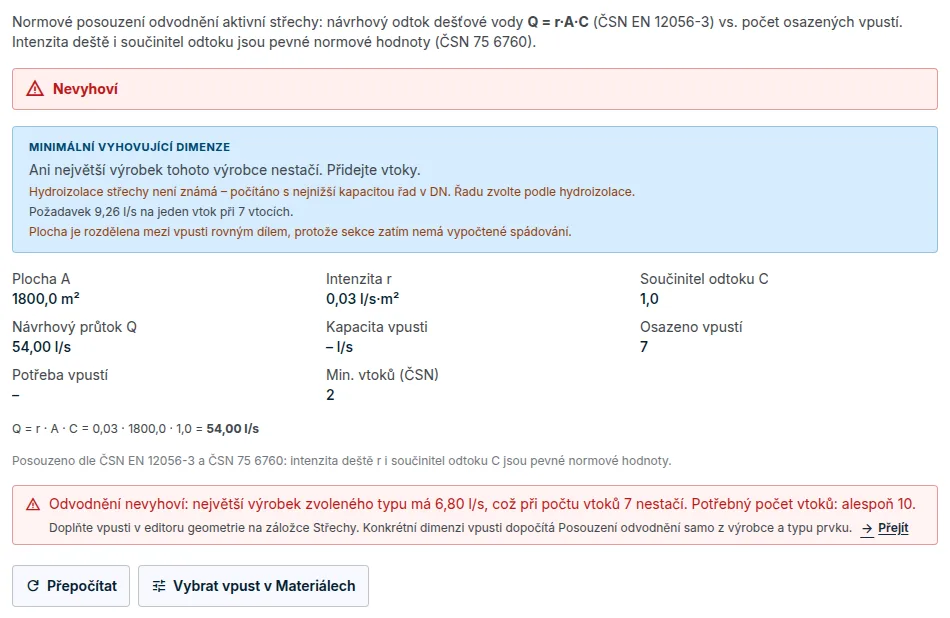

1. Otevřete záložku Posouzení odvodnění. Posuzuje se aktivní střecha.
2. Posouzení se neukládá, počítá se při každém otevření z aktuálních dat. Po změně vpustí, výrobce nebo spádů klikněte na Přepočítat.

Hlavní odvodnění ukazuje Plocha A, Intenzita r, Součinitel odtoku C, Návrhový průtok Q, Kapacita vpusti, počet osazených a potřebných vpustí, Min. vtoků (ČSN) a Minimální vyhovující dimenze. Intenzita deště i součinitel odtoku jsou pevné normové hodnoty.

• Plocha na vpust: se spočítanými spády má každá vpust svou odvodňovanou plochu a dimenze se určí podle vpusti s největší plochou. Bez platných spádů se plocha dělí mezi vpusti rovným dílem a posouzení napíše proč.
• Řada podle hydroizolace: výrobce mívá v téže dimenzi víc řad pro různé hydroizolace. Posouzení vybírá řadu podle hlavní hydroizolace střechy. Když ji nezná, počítá s nejnižší kapacitou a upozorní vás.

4. Pojistné odvodnění

Pojistný přepad odvodňuje, až když se vpusti ucpou. Proto má vlastní blok Posouzení pojistného odvodnění s vlastním verdiktem.

• Součinitel odtoku C zadáváte. Pro pojistné odvodnění platí jiné hodnoty než pro hlavní.
• Aplikace ho předvyplní ze skladby, jen když zná tloušťky všech vrstev vegetačního souvrství. Jinak čeká na vaše zadání.
• Blok ukazuje Havarijní průtok Qnot, Kapacita přepadu a Návrhová hladina.

Co znamenají výsledky

• Vyhoví a Nevyhoví: u nevyhovujícího výsledku aplikace napíše, na kolik vpustí počet zvýšit. Vpusti doplníte v editoru střechy.
• Nelze posoudit: chybí vstup, třeba měřítko, výrobce prvků, nebo součinitel u pojistného odvodnění. Aplikace napíše, co a kde doplnit, a nic nedosazuje.
• Neposuzuje se: střecha má volnou odtokovou hranu a voda odtéká volně. Není to chyba.

Posouzení se týká počtu a kapacity odvodňovacích prvků. Potrubí nedimenzuje. Hranice výstupů popisuje článek Co FredIQ neposuzuje.
