Zelená střecha

Co zelená střecha spočítá

Modul vydává výměry vegetačního souvrství: plochu a objem substrátu, vegetaci, drenáž, kořenovou bariéru a textilie, kačírek, výšky a délky lišt a nasycenou hmotnost souvrství. Statiku, požární bezpečnost stavby ani odvodnění zelené střechy neposuzuje.

Před začátkem potřebujete nakreslenou střechu s měřítkem. Ve výchozím režimu nivelizace i spočítané spády (viz níž).

1. Otevřít editor zelené střechy

1. V kokpitu zakázky otevřete záložku Výpočty.
2. Na kartě Zelená střecha klikněte na Otevřít zelenou střechu.

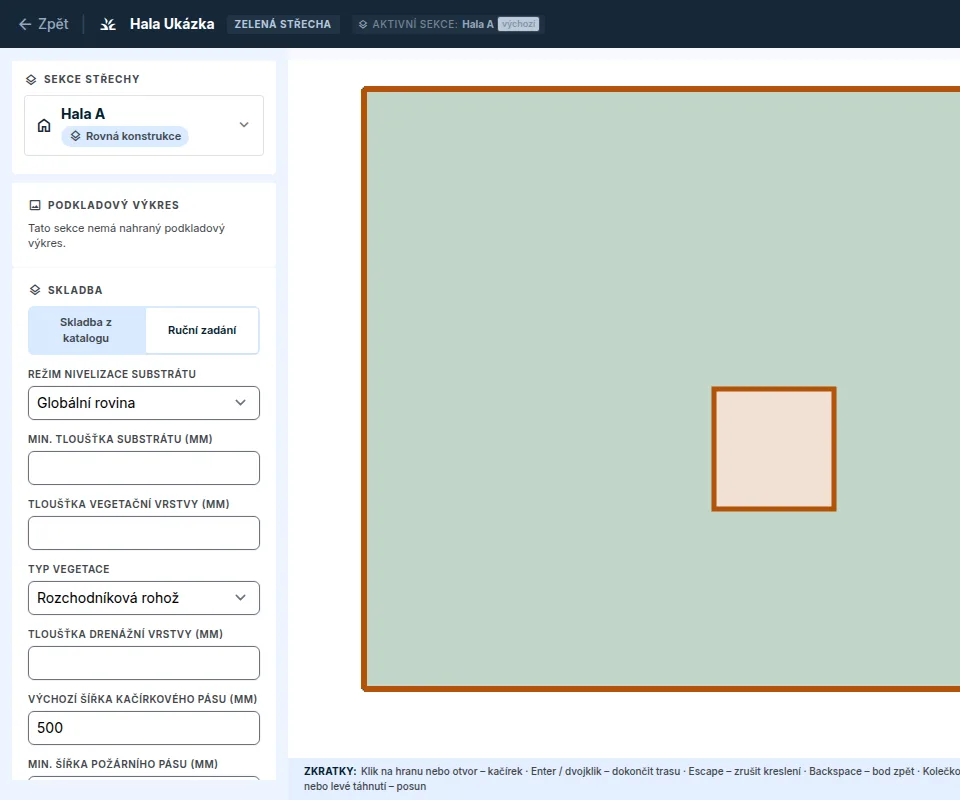

3. Vlevo jsou části Podkladový výkres, Skladba, Kačírkový obsyp, Trasy a dělicí pásy a Vizualizace pro zákazníka. Výměry ukazuje plovoucí okno Výměry nad plátnem.

2. Skladba

1. V části Skladba vyberte skladbu v poli Skladba z katalogu a klikněte na Použít skladbu. Skladba předvyplní tloušťky vrstev. Pro vlastní hodnoty zvolte Bez skladby (ruční zadání).
2. Zvolte Režim nivelizace substrátu:
   • Globální rovina (výchozí): substrát dorovnává spády do roviny. Objem se počítá z tloušťkových pásem spádů, proto musí být spády spočítané.
   • Sledování spádu: souvrství má všude stejnou tloušťku a spády nepotřebuje.
3. Doplňte Min. tloušťka substrátu (mm), Tloušťka vegetační vrstvy (mm), Typ vegetace (Rozchodníková rohož, nebo Řízky) a další tloušťky.
4. Zkontrolujte Výchozí šířka kačírkového pásu (mm) a Min. šířka požárního pásu (mm).
5. Klikněte na Uložit skladbu.

Když katalogovou skladbu ručně upravíte, uložením se od katalogu odpojí a dál platí vaše tloušťky. Editor na to upozorní.

3. Kačírkový obsyp

• Obsyp po obvodu a kolem otvorů vytvoří aplikace sama. Klikem na hranu nebo otvor v plánu ho přidáte nebo odeberete.
• Hromadně: Označit celý obvod, Všechny otvory a Čtverce u všech vpustí. U vpusti zadáváte stranu čtverce, kačírek leží čtvercem přes vpust.
• Šířku pásu můžete u hrany změnit. Prázdné pole = výchozí šířka ze skladby.
• Označení uložíte tlačítkem Uložit označení.

Otvor s typem Technologie (například VZT na nožičkách) se počítá jinak než ostatní otvory: plocha pod ním se neodečítá a pod jednotkou je celý půdorys kačírek, bez vegetace.

Když se geometrie změní a označený prvek zmizí, editor ukáže Označení bez prvku. Odstraníte je tlačítkem Odebrat označení bez prvku.

4. Trasy a dělicí pásy

1. V části Trasy a dělicí pásy zvolte Účel: Komunikační trasa, nebo Požární dělicí pás. Zadejte Šířka trasy (mm).
2. Klikněte na Nakreslit trasu a klikáním v plánu nakreslete lomenou čáru.
3. Enter nebo dvojklik trasu dokončí, Esc kreslení zruší, Backspace vrátí poslední bod.

Požární pravidla

• Souvislá vegetační plocha nesmí přesáhnout 1 500 m². Větší plochu rozdělte požárním dělicím pásem širokým aspoň 2 m, jinak se výkaz nevydá.
• Obvodové pásy, obsypy otvorů a požární dělicí pásy nesmí být užší než Min. šířka požárního pásu. Obvyklá hodnota 500 mm, u méně rizikových detailů nejméně 300 mm, vychází z informativní metodiky. Závazné řešení určuje požárně bezpečnostní řešení stavby.
• Hranice požárních úseků pod střechou aplikace nezná. Rozdělení podle nich je na projektantovi.

5. Výměry

Okno Výměry ukazuje:

• Vegetace, Plocha substrátu, Objem substrátu, Drenáž, Kořenová bariéra + textilie a Nasycená hmotnost v tunách,
• Kačírek: objem a hmotnost po obvodových pásech, obsypech otvorů, požárních dělicích pásech a komunikačních trasách,
• Lišty: Dělící lišta (zeleň / kačírek) a Kačírková lišta (volná odtoková hrana) po výškách.

Lišta je vysoká jako souvrství po horní hranu substrátu, vegetační vrstva se nepočítá. Výška se zaokrouhluje nahoru po 10 mm. Když ji spočítat nejde (například skladba neuvádí tloušťku některé vrstvy), aplikace ji neuvede a napíše proč.

Výstupy

• Záložka Protokoly: kapitola Zelená střecha a v části Podklady pro dodavatele karta Zelená střecha s dokumenty Podklad PDF – zelená střecha a Přehled pro objednávku a nabídku (CSV). Výměry jsou čisté, bez prořezu a rezervy.
• Vizualizace pro zákazníka: tlačítkem Vytvořit náhled vznikne barevný plán osázené plochy a kačírku, Stáhnout obrázek ho uloží.

Kdy přepočítat

Po novém výpočtu spádů nebo změně střechy je výsledek neaktuální. V režimu Globální rovina přestanou platit tloušťková pásma substrátu. Otevřete editor zelené střechy a v okně Výměry klikněte na Přepočítat.

Nasycenou hmotnost předejte statikovi. Statiku FredIQ neposuzuje, viz Co FredIQ neposuzuje.
