Zakázka z Roof Calculatoru

Co se převezme

Roof Calculator je samostatný program pro statické posouzení kotvení střešního pláště. Ze souboru .rcpx FredIQ převezme:

• obrys ploché střechy a vpusti,

• zóny sání s požadovanou hustotou kotev a maximální roztečí,

• krycí šířku pásu a obvodové kotvení.

• Soubor se neukládá. Jména, kontakty, logo ani adresu stavby FredIQ nepoužije.

• Typy hran Roof Calculator neuvádí. Po převzetí jsou všechny hrany bez typu.

• Spádové klíny z výpočtu se nepřebírají. Spády počítá FredIQ.

• Zakázka z Roof Calculatoru je vždy plochá střecha. Tlačítko se nabízí, jen když váš účet smí zakládat zakázky ploché střechy.

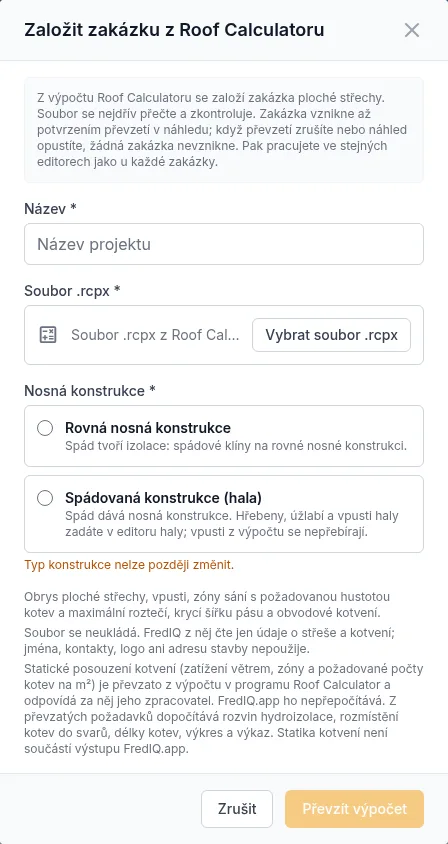

1. Založit zakázku

1. V přehledu zakázek klikněte na Založit z Roof Calculatoru vedle Nová zakázka.
2. Vyplňte Název a vyberte Soubor .rcpx. Soubor může mít nejvýš 10 MB.
3. Zvolte Nosná konstrukce: Rovná nosná konstrukce, nebo Spádovaná konstrukce (hala). Později ji změnit nejde.
4. Klikněte na Převzít výpočet. Soubor se přečte a zkontroluje.

Zakázka zatím nevznikla. Vznikne až potvrzením převzetí v náhledu.

2. Náhled

Náhled ukáže obrys, rozměr, plochu, vpusti a tabulku Zóny a požadované hustoty kotev. Pod ní je Kontrola výpočtu s nálezy. Výpočet s nálezem, který blokuje převzetí, převzít nejde: opravte ho v Roof Calculatoru a soubor nahrajte znovu.

Pak projděte volby:

1. Vpusti: Převzít vpusti z Roof Calculatoru, nebo Vpusti zadám v editoru. Vpust na obrysu nebo v rohu je nejspíš jen výchozí poloha, kterou v Roof Calculatoru nikdo neposunul. Spádování ji na obrysu neodvodní. U haly se vpusti nepřebírají, protože vpust haly leží vždy na úžlabí.
2. Hydroizolace z katalogu: vyberte fólii, která odpovídá fólii ve výpočtu. FredIQ ji za vás nevybírá. Když fólie v katalogu není, zvolte Fólie není v katalogu a zadejte Šířka role [mm] a Kotevní přesah [mm] podle technického listu výrobce.
3. Izolace a podklad z výpočtu: tloušťka izolace a podklad se do střechy zapíší, jen když to potvrdíte.
4. Rozvin hydroizolace: zvolte Směr svarů a klikněte na Zkontrolovat. Kontrola ověří, že svar rozvinu padne do každé zóny. Když nepadne, nabídne Použít návrh.

3. Potvrzení

1. Klikněte na Převzít výpočet z Roof Calculatoru (.rcpx). Potvrdit jde až s vybranou fólií, po kontrole a bez blokujícího nálezu.
2. Zakázka vznikne a stránka ukáže Další kroky.

Zrušit převzetí nebo odchod z náhledu: zakázka nevznikne.

Další kroky

1. Zkontrolujte převzaté vpusti v editoru geometrie, nebo je zadejte.
2. Zadejte typ každé hrany (atika, volná hrana, stěna), viz Typy hran obvodu.
3. Spočítejte spádování.
4. Rozmístěte kotvy s převzatými hodnotami. Kotvy se rozmisťují až po spádování, aby svěrné délky kotev odpovídaly spádovým klínům.

U haly v editoru geometrie zadejte hřebeny, úžlabí a vpusti haly a pak halu vygenerujte, viz Hala a rozháňky.

Co FredIQ s převzatým výpočtem dělá

• Statické posouzení kotvení (zatížení větrem, zóny a požadované počty kotev na m²) je převzaté z Roof Calculatoru a odpovídá za něj jeho zpracovatel. FredIQ ho nepřepočítává.
• Z převzatých požadavků FredIQ dopočítá rozvin hydroizolace, rozmístění kotev do svarů, svěrné délky kotev, výkres a výkaz. Víc v návodu Kotevní plán.
• Když později změníte obrys střechy nebo hydroizolaci, kotevní plán upozorní, že statika byla řešena nad jiným zadáním. Aktuální výpočet převezmete založením nové zakázky z Roof Calculatoru.
• Hranice výstupů FredIQ popisuje článek Co FredIQ neposuzuje.
