Typy hran obvodu

Proč typ hrany zadat

• Typ hrany obvodu potřebuje ochrana proti pádu, výkaz oplechování a plocha vytažení hydroizolace.
• Aplikace typ nikdy nedoplní sama. Hrana bez typu zůstane bez typu, dokud ji neurčíte.
• Ochrana proti pádu bere hranu bez typu jako neznámou, nikdy jako bezpečnou.
• Spádování typ hrany nepotřebuje.

Tři typy hran

Legenda je v levém horním rohu plátna. Barvy vypnete v Pomůcky kreslení přepínačem Barvy hran podle typu.

Typ Volná je jen popis hrany, vodu neodvádí. Odtok přes hranu nakreslete nástrojem Žlab.

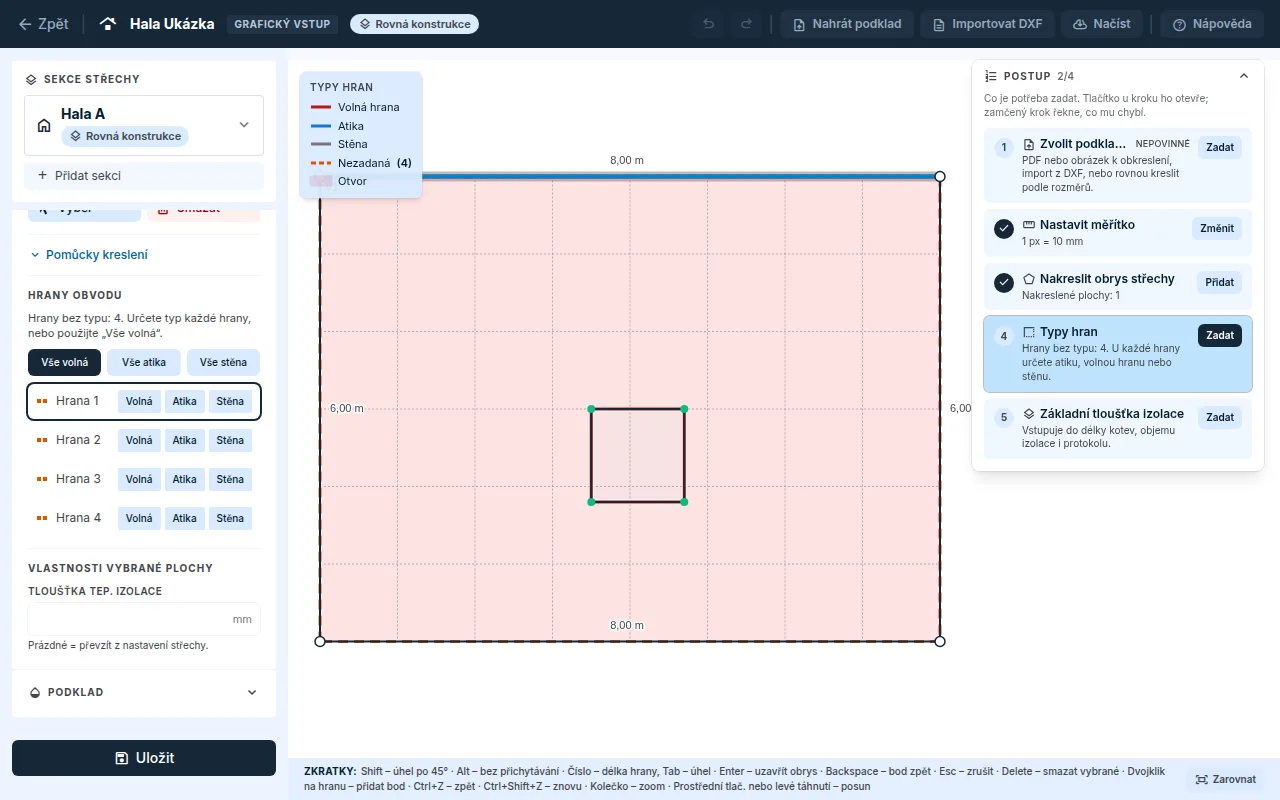

Zadat typ hrany

1. Nástrojem Výběr klikněte na plochu střechy.
2. V levém panelu v části Hrany obvodu jsou hrany po řadě: Hrana 1, Hrana 2 … U každé zvolte Volná, Atika, nebo Stěna.
3. Klik na řádek hranu vybere a zvýrazní na plátně. Pod seznamem se ukážou její parametry.
4. Uložte tlačítkem Uložit dole v levém panelu.

Rychleji:

• Odznak Hrany bez typu v kartě Geometrie a tlačítko Doplnit vyberou plochu s první hranou bez typu a hranu zvýrazní.
• Vše volná, Vše atika a Vše stěna nastaví typ všem hranám vybrané plochy, i těm už zadaným.
• Nezadané jako volné nastaví volnou hranu jen hranám bez typu. Atiky a stěny zůstanou.

Parametry hrany

Atika:

• Výška atiky a Šířka koruny v milimetrech. Výška se měří od dokončeného pochůzného povrchu v nejméně příznivém místě hrany.
• Únosnost atiky ověřena projektantem a Hydroizolace přetažená přes korunu.
• Kotvení hydroizolace: Poplastované plechy, nebo Teleskopické kotvy.
• Vnitřní rohová lišta a Vnější rohová lišta.
• Bez výšky a ověřené únosnosti ochrana proti pádu atiku jako kolektivní ochranu neposoudí, viz Ochrana proti pádu.

Stěna: Výška vytažení HI v milimetrech. Do výkazu jde délka stěnové lišty.

Volná hrana: Okapnice.

U atiky a stěny zadáte i Prořez HI této hrany v procentech.

Co z typu hran FredIQ počítá

• Ochrana proti pádu: kde hrozí pád z hrany a jak ji chránit. Atiku posoudí podle zadané výšky a ověřené únosnosti.
• Výkaz oplechování: metry koruny atiky, stěnových lišt a profilů.
• Hydroizolace: plochu vytažení na atiku a stěnu s prořezem po hranách.

Body a typy hran

• Dvojklik na hranu přidá bod. Obě části hrany zdědí její typ i parametry.
• Bod mezi dvěma hranami různého typu editor smazat nedovolí. Nejdřív sjednoťte typ obou hran, pak bod smažte.

Hrany otvorů a nástaveb

• Vybraný otvor nebo nástavba má v panelu Vybraný otvor / nástavba vlastní Hrany: Volná, nebo Stěna.
• Typ otvoru předvyplní druh i hrany: komín je nástavba s hranami stěna, světlík otvor s volnými hranami. Předvyplnění vrátíte tlačítkem Vrátit a obojí můžete dál změnit.
• Ochrana proti pádu převezme typ otvoru jako návrh k potvrzení.

Šikmá střecha a fasáda

• Šikmá střecha: typy hran (okap, štít, hřeben, nároží, úžlabí, zlom) určí aplikace z tvaru střechy. Hrana, o které tvar nerozhodl, je Neurčená z geometrie. Víc v návodu Tvar střechy a roviny.
• Fasáda: barvou se odliší jen spodní hrana, od které se zakládá rozvržení desek, a štítové hrany. Zadávat nic nemusíte.
