Auftrag aus Roof Calculator

Was übernommen wird

Roof Calculator ist ein eigenständiges Programm für den statischen Nachweis der Verankerung des Dachaufbaus. Aus der Datei .rcpx übernimmt FredIQ:

• den Umriss des Flachdachs und die Abläufe,

• die Sogzonen mit der erforderlichen Ankerdichte und dem maximalen Abstand,

• die Deckbreite der Bahn und die Randbefestigung.

• Die Datei wird nicht gespeichert. Namen, Kontakte, Logo und Baustellenadresse verwendet FredIQ nicht.

• Kantentypen gibt Roof Calculator nicht an. Nach der Übernahme sind alle Kanten ohne Typ.

• Gefällekeile aus der Berechnung werden nicht übernommen. Das Gefälle berechnet FredIQ.

• Ein Auftrag aus Roof Calculator ist immer ein Flachdach. Die Schaltfläche wird nur angeboten, wenn Ihr Konto Flachdach-Aufträge anlegen darf.

1. Auftrag anlegen

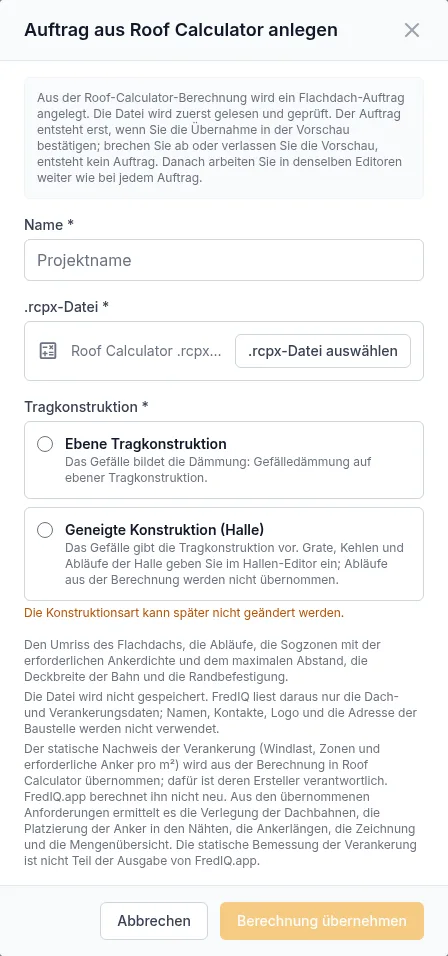

1. Klicken Sie in der Projektübersicht auf Aus Roof Calculator anlegen neben Neuer Auftrag.
2. Füllen Sie Name aus und wählen Sie die .rcpx-Datei. Die Datei darf höchstens 10 MB groß sein.
3. Wählen Sie die Tragkonstruktion: Ebene Tragkonstruktion oder Geneigte Konstruktion (Halle). Sie lässt sich später nicht ändern.
4. Klicken Sie auf Berechnung übernehmen. Die Datei wird gelesen und geprüft.

Der Auftrag ist noch nicht angelegt. Er entsteht erst, wenn Sie die Übernahme in der Vorschau bestätigen.

2. Vorschau

Die Vorschau zeigt Umriss, Abmessung, Fläche, Abläufe und die Tabelle Zonen und erforderliche Ankerdichten. Darunter steht die Prüfung der Berechnung mit den Befunden. Eine Berechnung mit einem Befund, der die Übernahme blockiert, lässt sich nicht übernehmen: Beheben Sie ihn in Roof Calculator und laden Sie die Datei erneut hoch.

Gehen Sie dann die Optionen durch:

1. Abläufe: Abläufe aus Roof Calculator übernehmen oder Abläufe gebe ich im Editor ein. Ein Ablauf auf dem Umriss oder in einer Ecke ist höchstwahrscheinlich nur die Standardlage, die in Roof Calculator niemand verschoben hat. Auf dem Umriss kann die Gefälleplanung nicht zu ihm entwässern. Bei einer Halle werden die Abläufe nicht übernommen, denn ein Hallenablauf liegt immer auf einer Kehle.
2. Abdichtung aus dem Katalog: Wählen Sie die Dachbahn, die der Dachbahn in der Berechnung entspricht. FredIQ wählt sie nicht für Sie aus. Ist die Bahn nicht im Katalog, wählen Sie Bahn ist nicht im Katalog und geben Sie Rollenbreite [mm] und Befestigungsüberlappung [mm] laut technischem Datenblatt des Herstellers ein.
3. Dämmung und Untergrund aus der Berechnung: Dämmdicke und Untergrund werden nur dann in das Dach geschrieben, wenn Sie es bestätigen.
4. Verlegung der Dachbahnen: Wählen Sie die Nahtrichtung und klicken Sie auf Prüfen. Die Prüfung stellt sicher, dass in jede Zone eine Naht der Verlegung fällt. Wenn nicht, bietet sie Vorschlag verwenden an.

3. Bestätigung

1. Klicken Sie auf Berechnung aus Roof Calculator übernehmen (.rcpx). Bestätigen können Sie erst mit ausgewählter Dachbahn, nach der Prüfung und ohne blockierenden Befund.
2. Der Auftrag entsteht, und die Seite zeigt Nächste Schritte.

Übernahme abbrechen oder Verlassen der Vorschau: Es entsteht kein Auftrag.

Nächste Schritte

1. Prüfen Sie die übernommenen Abläufe im Geometrie-Editor oder geben Sie sie ein.
2. Legen Sie den Typ jeder Kante fest (Attika, freie Kante, Wand), siehe Arten der Umfassungskanten.
3. Berechnen Sie die Gefälleplanung.
4. Platzieren Sie die Anker mit den übernommenen Werten. Die Anker werden erst nach der Gefälleplanung platziert, damit die Klemmlängen der Anker zu den Gefällekeilen passen.

Bei einer Halle geben Sie im Geometrie-Editor Grate, Kehlen und Abläufe der Halle ein und generieren dann die Halle, siehe Halle und Kehlkeile.

Was FredIQ mit der übernommenen Berechnung macht

• Der statische Nachweis der Verankerung (Windlast, Zonen und erforderliche Anzahl der Anker pro m²) ist aus Roof Calculator übernommen, und dafür ist sein Ersteller verantwortlich. FredIQ berechnet ihn nicht neu.
• Aus den übernommenen Anforderungen ermittelt FredIQ die Verlegung der Dachbahnen, die Platzierung der Anker in den Nähten, die Klemmlängen der Anker, die Zeichnung und die Mengenübersicht. Mehr dazu in der Anleitung Verankerungsplan.
• Wenn Sie später den Dachumriss oder die Abdichtung ändern, weist der Verankerungsplan darauf hin, dass die Statik für andere Eingaben ermittelt wurde. Eine aktuelle Berechnung übernehmen Sie, indem Sie einen neuen Auftrag aus Roof Calculator anlegen.
• Die Grenzen der Ergebnisse von FredIQ beschreibt der Artikel Was FredIQ nicht beurteilt.
