Zeichenhilfen

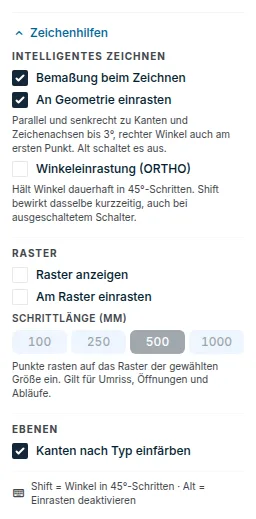

Wo Sie die Hilfen finden

• Klappen Sie im linken Panel des Editors Zeichenhilfen auf.
• Die Tasten stehen zur Erinnerung in der Leiste Tastenkürzel: unter der Zeichenfläche.
• Die Einstellungen merkt sich Ihr Browser. Sie gelten im Editor für Flachdach und Steildach.
• Dasselbe gilt im Fassaden-Editor.

Ausgangszustand: Eingeschaltet sind Bemaßung beim Zeichnen, An Geometrie einrasten und Kanten nach Typ einfärben. Ausgeschaltet sind Winkeleinrastung (ORTHO), Raster anzeigen und Am Raster einrasten. Schrittlänge (mm) beträgt 500.

Intelligentes Zeichnen

• Bemaßung beim Zeichnen zeigt am Cursor Länge und Winkel der gezeichneten Kante und bei einer ausgewählten Fläche oder Öffnung die Längen aller Kanten. Sie zeigt nur an und gibt nichts ein.
• An Geometrie einrasten schaltet drei Hilfen ein:
  • Magnet rastet einen Punkt an einer Ecke oder an der Kantenmitte einer gezeichneten Fläche oder Öffnung ein. Die Ecke hat Vorrang.
  • Parallele und Senkrechte: Eine Kante, deren Richtung höchstens 3° von einer anderen Kante oder einer Achse der Zeichenfläche abweicht, wird exakt ausgerichtet. Auf der Zeichenfläche ist eine Hilfslinie zu sehen.
  • Rechter Winkel beim Schließen: Der letzte Punkt wird so angepasst, dass die Ecke am ersten Punkt rechtwinklig wird oder die Kante gerade weiterläuft.
• Winkeleinrastung (ORTHO) hält die gezeichnete Kante dauerhaft in 45°-Schritten.

Die Hilfen verschieben nur den Punkt, den Sie gerade zeichnen. Bereits gezeichnete Umrisse ändern sie nicht.

Tasten der Zeichenhilfen

• Shift (gedrückt halten): Winkel in 45°-Schritten nur vorübergehend, auch wenn ORTHO ausgeschaltet ist. Der Magnet ist dabei ausgeschaltet.
• Alt (gedrückt halten): ohne Einrasten. Der Punkt landet genau dort, wo Sie klicken.

Raster

• Raster anzeigen: Das Raster wird nur angezeigt.
• Am Raster einrasten: Punkte von Umriss, Öffnungen und Abläufen rasten am Raster ein.
• Schrittlänge (mm): Maschenweite des Rasters.

Beide Schalter sind voneinander unabhängig. Das Raster kann sichtbar sein, ohne dass etwas daran einrastet.

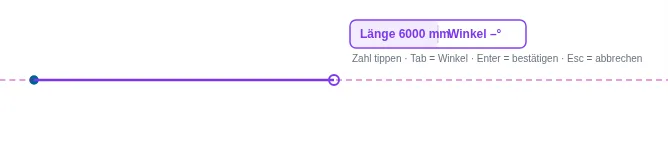

Länge und Winkel als Zahl eingeben

1. Setzen Sie mit einem Klick den ersten Punkt des Umrisses.
2. Tippen Sie die Länge der Kante in Millimetern ein. Am Cursor erscheint Länge.
3. Tab wechselt zu Winkel in Grad: 0° ist rechts, 90° oben, 180° links, 270° unten. Ohne Winkel wird die Kante in Richtung des Cursors gelegt.
4. Enter bestätigt die Kante. Esc bricht die Eingabe ab.

Beispiel, Rechteck 12 × 8 m: erster Punkt, dann 12000 Tab 0 Enter, 8000 Tab 90 Enter, 12000 Tab 180 Enter. Schließen Sie den Umriss mit der Taste Enter.

• Die eingegebene Zahl hat Vorrang: Weder Magnet noch Raster verschieben den Punkt.
• Mit Zahlen zeichnen können Sie nur, wenn das Dach einen Maßstab hat. Ein leeres Dach ohne Hintergrund hat standardmäßig 1 px = 1 mm. Auf einem Hintergrund legen Sie zuerst den Maßstab fest, siehe Hintergrund und Maßstab.
• Einen Ablauf setzen Sie im Flachdach-Editor ebenso per Zahl: Tippen Sie mit dem Werkzeug Ablauf X, Tab, Y und Enter ein. Gemessen wird in Millimetern ab der linken oberen Ecke des Rechtecks, das das Dach umschließt, X nach rechts und Y nach unten.

Hilfslinien und Rinnen

• Beim Zeichnen zeigt der Editor Hilfslinien zu den Ecken bereits gezeichneter Geometrie, wenn der neue Punkt mit einer Ecke senkrecht oder waagerecht auf einer Linie liegt.
• Beim Setzen und Ziehen eines Ablaufs bietet er die Ausrichtung an den anderen Abläufen an.
• Rinne rastet an Ecken und Kanten des Dachs ein. Jede weitere Rinne wird parallel oder senkrecht zur ersten fixiert. Alt schaltet Einrasten und Fixierung aus.

Der Editor prüft die Form

• Einen Umriss, dessen Kanten sich kreuzen würden, schließt der Editor nicht und schreibt im Panel, warum. Den letzten Punkt nehmen Sie mit der Schaltfläche Zurück oder der Taste Backspace zurück.
• Weder eine Öffnung noch ein Aufbau darf über den Umriss seiner Fläche hinausragen. Berühren darf er ihn.
• Ein gezogener Punkt bleibt an der letzten gültigen Stelle.

Ebenen

Kanten nach Typ einfärben färbt die Umfassungskanten nach Typ ein: freie Kante, Attika, Wand, Kante ohne Typ. Mehr in der Anleitung Arten der Umfassungskanten.
