Unterlagen für Lieferanten

Wo Sie die Unterlagen finden

1. Öffnen Sie im Auftragscockpit den Reiter Protokolle.
2. Scrollen Sie nach unten zum Teil Unterlagen für Lieferanten.
3. Bei einem Auftrag mit mehreren Dächern wählen Sie das Dach mit dem Umschalter Dach.
4. Die Karten sind nach Gewerk geordnet. Angezeigt werden nur die, die für das gewählte Dach gelten.

Jede Datei hat eine Schaltfläche zum Herunterladen, eine PDF-Unterlage hat Vorschau und PDF. Eine Datei, die sich noch nicht erstellen lässt, steht auf der Karte als Satz mit dem Grund, zum Beispiel „Die Unterlagen entstehen nach der Gefälleberechnung dieses Dachs.“

Was die Unterlagen enthalten und was nicht

• Die Unterlagen sind für Hersteller und Lieferanten bestimmt und enthalten deshalb weder Daten noch Kontakte des Bauherrn.
• Sie nennen keine Preise.
• Hersteller und Typ der Abläufe stehen nicht in den Unterlagen.
• Die Unterlage zur Verankerung nennt keinen Befestigerhersteller. Ergebnis sind die Klemmlängen der Befestiger, die Längen der Bauteile (Teleskop, Schraube) bestimmt der Befestigerhersteller.

Wärmedämmung und Gefällekeile

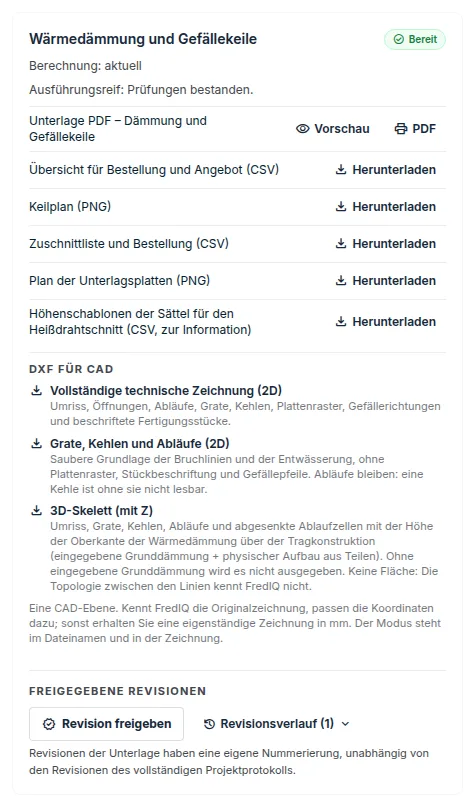

Die Karte gibt es bei einem Flachdach mit berechneter Gefälleplanung. Sie bietet:

• Unterlage PDF – Dämmung und Gefällekeile,
• Übersicht für Bestellung und Angebot (CSV),
• Keilplan (PNG) und Zuschnittliste und Bestellung (CSV),
• Plan der Unterlagsplatten (PNG), wenn das Dach Unterlagsplatten hat,
• Höhenschablonen der Sättel für den Heißdrahtschnitt (CSV, zur Information), wenn das Dach Sättel an Hindernissen hat.

Die Karte sagt, ob die Berechnung aktuell ist und ob der Entwurf ausführungsreif ist. Wenn nicht, steht auf der Karte und in der Unterlage: „Entwurf zu überarbeiten: Die Unterlagen sind nicht für die Ausführung bestimmt.“

• Ein Dach ohne Gefällekeile (zum Beispiel eine Halle mit geneigter Tragkonstruktion) hat keine Fertigungsunterlagen für Gefällekeile. Es bietet die PDF-Unterlage.
• Aus einer freigegebenen Revision dieser Unterlage entsteht der Baustellenplan: ein Großformatdruck und ein Link mit QR-Code.
• Auf derselben Karte gibt es auch die Zeichnung für CAD, DXF für CAD. Siehe die Anleitung DXF-Export.

Verankerung

• Unterlage PDF – Verankerung, Übersicht für Bestellung und Angebot (CSV) und Verankerungsplan (CSV).
• Wenn Sie die Befestigungszonen aus einer externen Bemessung übernommen haben, gibt es hier auch Verankerungsplan aus der externen Bemessung (CSV).
• Solange die Verankerung nicht berechnet ist, steht auf der Karte „Berechnen Sie zuerst die Verankerung.“

Absturzsicherungssystem

• Unterlage PDF – Absturzsicherungssystem, Übersicht für Bestellung und Angebot (CSV) und Entwurf der Absturzsicherung (Druckvorschau).
• Die Unterlage wird nur für einen Entwurf angeboten, der die Prüfung bestanden hat. Sonst nennt die Karte den Grund, zum Beispiel „Der Entwurf ist noch nicht validiert. Führen Sie die Validierung im Editor der Absturzsicherung im Schritt Bewertung durch.“
• Die Unterlage führt nur allgemeine Elemente aus dem Entwurf auf. Das konkrete System wählt und bestätigt der Lieferant.

Gründach

• Unterlage PDF – Gründach und Übersicht für Bestellung und Angebot (CSV).
• Die Unterlage entsteht, sobald für das Dach ein Gründachaufbau angelegt ist. Wenn die Gründach-Prüfung die Ausgabe sperrt, nennt die Unterlage keine Zahlen und sagt, warum.

Steildach

• Stückliste (CSV), Schnittliste Blech (CSV) und Werkstatt-PDF (Blechteile, Lattung).
• Die Dateien entstehen, sobald Sie das Dach, die Eindeckung und ihre Aufstellung gespeichert haben. Mehr in der Anleitung Aufstellung von Eindeckung und Klempnerarbeiten.

Fassade

• Zuschnittplan (CSV): die zuzuschneidenden Plattenstücke. Er entsteht, sobald Sie die Fassadenplatten aufgeteilt haben. Mehr in der Anleitung Zuschnittplan.

Alle Dächer und freigegebene Revisionen

• Bei einem Auftrag mit mehreren Dächern bietet die Karte auch den Block Alle Dächer mit einer PDF-Unterlage für den ganzen Auftrag.
• Die PDF-Unterlagen zu Dämmung und Gefällekeilen, Verankerung, Absturzsicherungssystem und Gründach lassen sich als Revision freigeben: Revision freigeben direkt auf der Karte. Sie haben eine eigene Nummerierung, unabhängig vom vollständigen Protokoll. Das Vorgehen beschreibt die Anleitung Freigegebene Revisionen.
• Weder die Stückliste des Steildachs noch die CSV-Listen werden als Revision freigegeben.

Schicken Sie dem Lieferanten die freigegebene Revision, nicht die Arbeitsversion. Eine freigegebene Revision ändert sich durch spätere Änderungen am Auftrag nicht.
