DXF-Export

Wo Sie die DXF-Datei herunterladen

1. Öffnen Sie im Auftragscockpit den Reiter Protokolle.
2. Wählen Sie im Teil Unterlagen für Lieferanten das Dach.

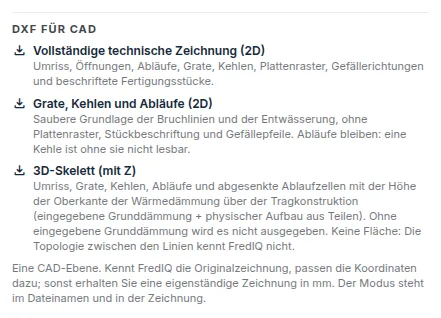

3. Suchen Sie in der Karte Wärmedämmung und Gefällekeile den Block DXF für CAD.
4. Klicken Sie auf eine Variante der Zeichnung. Die Datei wird heruntergeladen.

• Den Export gibt es nur beim Flachdach, einschließlich Halle.
• Steildach und Fassade haben ihn nicht.
• Die Zeichnung gilt immer für ein Dach, das im Umschalter gewählte.

Drei Varianten

• Vollständige technische Zeichnung (2D): Umriss, Öffnungen, Abläufe, Grate, Kehlen, Plattenraster, Gefällerichtungen, beschriftete Fertigungsstücke und der Plan der Unterlagsplatten.
• Grate, Kehlen und Abläufe (2D): saubere Grundlage der Bruchlinien und der Entwässerung, ohne Plattenraster, Stückbeschriftung und Gefällepfeile.
• 3D-Skelett (mit Z): Umriss, Grate, Kehlen und Abläufe mit Höhe.

Jeder Layer der Zeichnung hat einen Namen, der mit FREDIQ_ beginnt, sodass Sie ihn in Ihrem CAD-Programm leicht ausblenden können.

Koordinaten: auf der Originalzeichnung oder eigenständig

• Auf der Originalzeichnung: wenn das Dach durch Import Ihrer DXF-Zeichnung entstanden ist und Sie seit dem Import weder den Maßstab noch die Eingaben geändert haben, von denen der Export ausgeht. Fügen Sie die Zeichnung am Punkt 0,0 im Maßstab 1 ohne Drehung ein. Sie passt genau auf die Originalzeichnung.
• Eigenständige Zeichnung in Millimetern: in allen anderen Fällen, mit dem Ursprung 0,0.

Welchen Modus Sie erhalten haben, steht im Dateinamen (Endung „wcs“ für die Originalzeichnung, „local“ für die eigenständige) und in der Zeichnung im Layer mit den Informationen zum Export. Die Lage auf der Originalzeichnung schätzt die Anwendung nie. Wenn die Bedingungen nicht erfüllt sind, liefert sie eine eigenständige Zeichnung und sagt in der Zeichnung, warum.

Wie Sie ein Dach aus einer Zeichnung übernehmen, beschreibt die Anleitung Import einer DXF-Zeichnung.

Was die Zeichnung enthält und was nicht

• Gezeichnet werden nur gültige Ergebnisse. Eine veraltete Gefälleplanung kommt nicht in die Zeichnung, und der Informationslayer sagt, warum. Berechnen Sie die Gefälleplanung neu und laden Sie die DXF-Datei erneut herunter.
• Ohne Maßstab des Dachs ist kein Export möglich. Die Längen wären erfunden.
• Der Informationslayer enthält den Status des Gefällekeil-Entwurfs: ausführungsreif oder Entwurf zu überarbeiten, mit kurzen Gründen.
• Die Zeichnung enthält keine Daten des Bauherrn, keine Adresse der Baustelle und keine Kontakte. Im Informationslayer stehen nur die Kennung von Auftrag und Dach, der Geometrie-Fingerabdruck und die Exportzeit.
• Ihre Originalzeichnung wird nicht überschrieben. Der Export ist immer eine neue Datei.

3D-Skelett und seine Höhe

• Die Höhe Z ist die Höhe der Oberkante der Wärmedämmung über der Tragkonstruktion: die eingegebene Grunddämmung plus der Aufbau der Gefällestücke. Sie ist weder die Höhe über dem Meeresspiegel noch die Gebäudehöhe.
• Ohne eingegebene Dicke der Grunddämmung wird das 3D-Skelett nicht ausgegeben. Die 2D-Varianten sind trotzdem verfügbar.
• Das 3D-Skelett besteht aus Linien, nicht aus einer Fläche. Die Form der Oberfläche zwischen den Linien berechnet die Anwendung nicht.

FredIQ ist kein allgemeines CAD-Programm. Der Export ist ein Layer für Ihre Zeichnung, die Zeichnungsunterlagen bearbeiten Sie weiter in Ihrem eigenen Programm.
