Export DXF

Kde DXF stáhnete

1. V kokpitu zakázky otevřete záložku Protokoly.
2. V části Podklady pro dodavatele zvolte střechu.
3. V kartě Tepelná izolace a spádové klíny najděte blok DXF pro CAD.
4. Klikněte na variantu výkresu. Soubor se stáhne.

• Export je jen u ploché střechy, včetně haly.
• Šikmá střecha ani fasáda ho nemají.
• Výkres je vždy jedné střechy, té zvolené v přepínači.

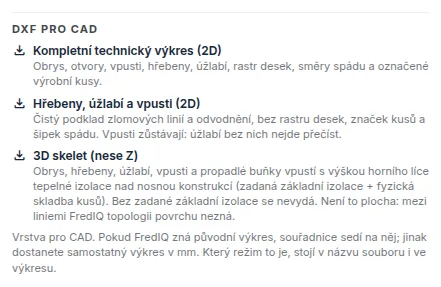

Tři varianty

• Kompletní technický výkres (2D): obrys, otvory, vpusti, hřebeny, úžlabí, rastr desek, směry spádu, označené výrobní kusy a plán podkladních desek.
• Hřebeny, úžlabí a vpusti (2D): čistý podklad zlomových linií a odvodnění, bez rastru desek, značek kusů a šipek spádu.
• 3D skelet (nese Z): obrys, hřebeny, úžlabí a vpusti s výškou.

Každá vrstva výkresu má název začínající FREDIQ_, takže ji v programu CAD snadno vypnete.

Souřadnice: na původní výkres, nebo samostatně

• Na původní výkres: když střecha vznikla importem z vašeho výkresu DXF a od importu jste nezměnili měřítko ani vstupy, ze kterých export vychází. Výkres vložte na bod 0,0 v měřítku 1 bez otočení. Sedne přesně na původní výkres.
• Samostatný výkres v milimetrech: ve všech ostatních případech, s počátkem 0,0.

Který režim jste dostali, stojí v názvu souboru (konec „wcs“ pro původní výkres, „local“ pro samostatný) a uvnitř výkresu ve vrstvě s informacemi o exportu. Polohu na původní výkres aplikace nikdy neodhaduje. Když podmínky nejsou splněné, dá samostatný výkres a ve výkresu řekne proč.

Jak střechu z výkresu převzít, popisuje návod Import výkresu DXF.

Co výkres obsahuje a co ne

• Kreslí se jen platné výsledky. Neaktuální spádování se do výkresu nedostane a informační vrstva řekne proč. Přepočítejte spádování a stáhněte DXF znovu.
• Bez měřítka střechy export nejde. Délky by byly vymyšlené.
• Informační vrstva nese stav návrhu klínů: připraveno k realizaci, nebo návrh k dopracování s krátkými důvody.
• Výkres nenese údaje investora, adresu stavby ani kontakty. V informační vrstvě je jen identifikace zakázky a střechy, otisk geometrie a čas exportu.
• Váš původní výkres se nepřepisuje. Export je vždy nový soubor.

3D skelet a jeho výška

• Výška Z je výška horního líce tepelné izolace nad nosnou konstrukcí: zadaná základní izolace plus skladba spádových kusů. Není to nadmořská výška ani výška stavby.
• Bez zadané tloušťky základní izolace se 3D skelet nevydá. Varianty 2D jsou k dispozici i tak.
• 3D skelet jsou čáry, ne plocha. Tvar povrchu mezi liniemi aplikace nedopočítává.

FredIQ není obecný program CAD. Export je vrstva pro váš výkres, výkresovou dokumentaci dál zpracováváte ve svém programu.
