Podklady pro dodavatele

Kde podklady najdete

1. V kokpitu zakázky otevřete záložku Protokoly.
2. Sjeďte do části Podklady pro dodavatele.
3. U zakázky s víc střechami zvolte střechu přepínačem Střecha.
4. Karty jsou podle profese. Ukazují se jen ty, které pro zvolenou střechu platí.

U každého souboru je tlačítko ke stažení, u podkladu PDF Náhled a PDF. Soubor, který ještě nejde vytvořit, je na kartě jako věta s důvodem, například „Podklady vzniknou po výpočtu spádování této střechy.“

Co podklady obsahují a co ne

• Podklady jsou pro výrobce a dodavatele, proto nenesou údaje ani kontakty investora.
• Neuvádějí ceny.
• Výrobce a typ vpusti v podkladech nejsou.
• Podklad kotvení neuvádí výrobce kotev. Výstupem jsou svěrné délky kotev, délky prvků (teleskop, šroub) určí výrobce kotev.

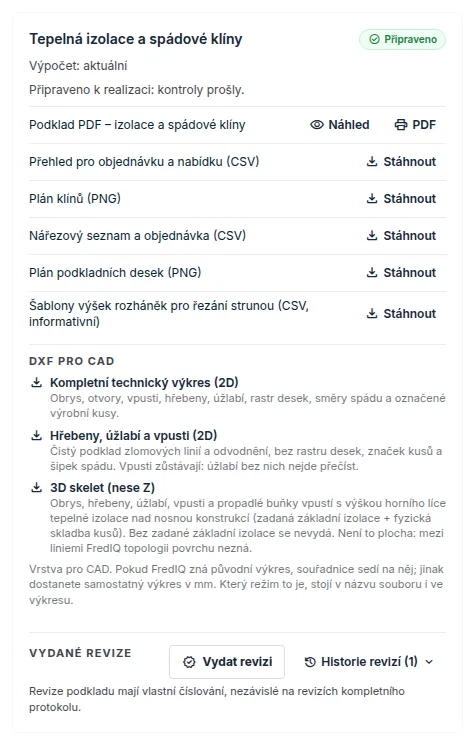

Tepelná izolace a spádové klíny

Karta je u ploché střechy se spočítaným spádováním. Nabízí:

• Podklad PDF – izolace a spádové klíny,
• Přehled pro objednávku a nabídku (CSV),
• Plán klínů (PNG) a Nářezový seznam a objednávka (CSV),
• Plán podkladních desek (PNG), když střecha podkladní desky má,
• Šablony výšek rozháněk pro řezání strunou (CSV, informativní), když má střecha rozháňky u překážek.

Karta říká, jestli je výpočet aktuální a jestli je návrh připravený k realizaci. Když není, stojí na kartě i v podkladu: „Návrh k dopracování: podklady nejsou určené k realizaci.“

• Střecha bez spádových klínů (například hala se spádovanou konstrukcí) výrobní podklady klínů nemá. Nabízí podklad PDF.
• Z vydané revize tohoto podkladu vzniká Výkres pro stavbu: velkoformátový tisk a odkaz s QR kódem.
• V téže kartě je i výkres pro CAD, DXF pro CAD. Viz návod Export DXF.

Kotvení

• Podklad PDF – kotvení, Přehled pro objednávku a nabídku (CSV) a Kotevní plán (CSV).
• Když jste zóny kotvení převzali z externího posouzení, je tu i Kotevní plán z externího posouzení (CSV).
• Dokud kotvení není spočítané, karta napíše „Nejdřív spočítejte kotvení.“

Záchytný systém

• Podklad PDF – záchytný systém, Přehled pro objednávku a nabídku (CSV) a Návrh záchytného systému (náhled k tisku).
• Podklad se nabízí jen nad návrhem, který prošel kontrolou. Jinak karta napíše důvod, například „Validace návrhu chybí. Spusťte ji v editoru záchytného systému v kroku Hodnocení.“
• Podklad uvádí jen obecné prvky z návrhu. Konkrétní systém volí a potvrzuje dodavatel.

Zelená střecha

• Podklad PDF – zelená střecha a Přehled pro objednávku a nabídku (CSV).
• Podklad vznikne, až je u střechy založená skladba zelené střechy. Když kontrola zelené střechy vydání blokuje, podklad čísla neuvede a řekne proč.

Šikmá střecha

• Kusovník (CSV), Řezací seznam plechu (CSV) a Dílenské PDF (kusy plechu, laťování).
• Soubory vzniknou, až uložíte střechu, krytinu a její výkaz. Víc v návodu Výkaz krytiny a klempířiny.

Fasáda

• Nářezový plán (CSV): kusy desek k nářezu. Vznikne, až rozvrhnete desky fasády. Víc v návodu Nářezový plán.

Všechny střechy a vydané revize

• U zakázky s víc střechami nabízí karta i blok Všechny střechy s podkladem PDF za celou zakázku.
• Podklady PDF izolace a klínů, kotvení, záchytného systému a zelené střechy jdou vydat jako revize: Vydat revizi přímo na kartě. Mají vlastní číslování, nezávislé na kompletním protokolu. Postup popisuje návod Vydané revize.
• Kusovník šikmé střechy ani seznamy CSV se jako revize nevydávají.

Dodavateli posílejte vydanou revizi, ne pracovní verzi. Vydaná revize se pozdější úpravou zakázky nezmění.
