Entwässerung

1. Entwässerungselemente im Editor

Im Dach-Editor finden Sie sie im Bereich Zeichnen in der Gruppe Entwässerung:

• Ablauf: Punktablauf, ein Klick innerhalb des Dachs. Ein neuer Ablauf richtet sich an den anderen Abläufen aus, Alt schaltet das Einrasten aus.
• Rinne: Rinne oder freie Entwässerungskante. Mit Klicks legen Sie Anfang und Ende fest, sie rastet an Ecken und Kanten des Dachs ein.
• Speier und Notüberlauf (Sicherheitsüberlauf): Sie werden auf eine Kante des Umrisses gesetzt, das Wasser fließt durch sie über den Rand ab.

Jeder getrennte Teil des Dachs braucht einen eigenen Abfluss. Eine Rinne gilt nur in dem Teil, in dem sie gezeichnet ist. Bei einer Halle liegen die Abläufe nur in den Kehlen, siehe Halle und Kehlkeile.

Wasserspeier oder Notüberlauf

Unter den Werkzeugen steht eine Liste der gesetzten Wasserspeier und Notüberläufe mit dem Kontrollkästchen Hauptablauf:

• angehakt: Der Wasserspeier ist ein Hauptablauf, das Gefälle wird zu ihm geführt, und er zählt zur Entwässerungskapazität,
• nicht angehakt: Notüberlauf, er wird nur bei der Notentwässerung beurteilt.

Zeichnen Sie Rinnen parallel zum Dachrand. Eine schräge Rinne markiert der Editor und bietet Am Raster ausrichten mit einer Vorschau der Verschiebung an.

2. Hersteller und Art des Elements

1. Öffnen Sie im Auftragscockpit den Reiter Materialien, Bereich Hydraulik / Entwässerung.
2. Wählen Sie Ablaufhersteller und Art des Entwässerungsprodukts. Angeboten werden nur Arten, die der Hersteller im Katalog hat. Eine bestimmte Nennweite wählen Sie nicht, sie ermittelt der Entwässerungsnachweis.
3. Bei einem begehbaren Dach haken Sie Begehbares Dach (Terrasse) an. Der Nachweis bietet dann nur begehbare Ausführungen des Ablaufs an.
4. Wählen Sie im aufklappbaren Bereich Notüberlauf den Hersteller der Notüberläufe.

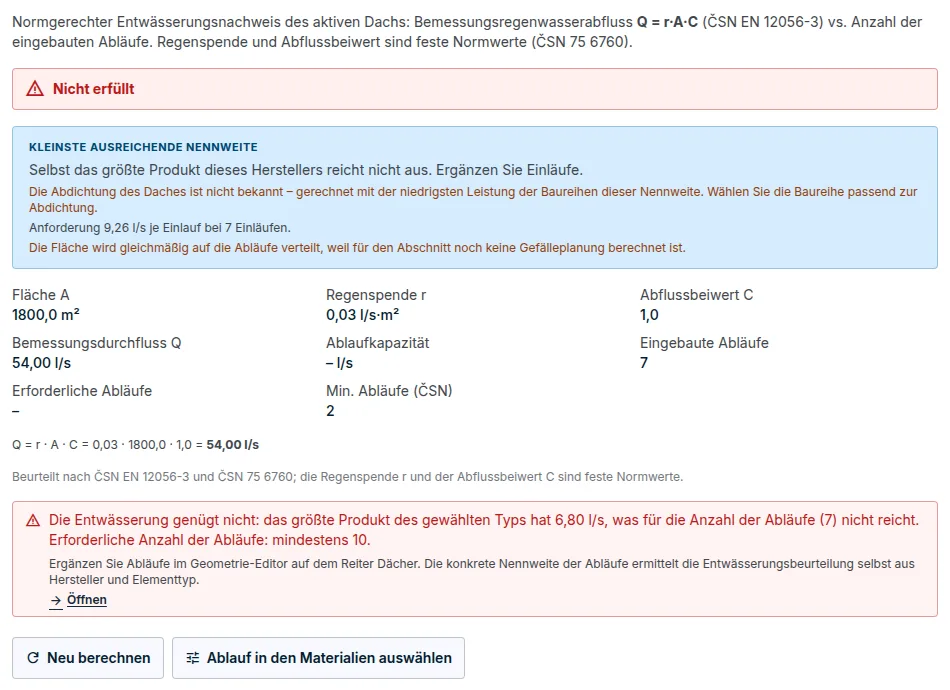

3. Entwässerungsnachweis

1. Öffnen Sie den Reiter Entwässerungsnachweis. Beurteilt wird das aktive Dach.
2. Der Nachweis wird nicht gespeichert, sondern bei jedem Öffnen aus den aktuellen Daten berechnet. Klicken Sie nach einer Änderung der Abläufe, des Herstellers oder des Gefälles auf Neu berechnen.

Die Hauptentwässerung zeigt Fläche A, Regenspende r, Abflussbeiwert C, Bemessungsdurchfluss Q, Ablaufkapazität, die Anzahl der eingebauten und der erforderlichen Abläufe, Min. Abläufe (ČSN) und Kleinste ausreichende Nennweite. Regenspende und Abflussbeiwert sind feste Normwerte.

• Fläche je Ablauf: Mit berechnetem Gefälle hat jeder Ablauf seine eigene entwässerte Fläche, und die Nennweite richtet sich nach dem Ablauf mit der größten Fläche. Ohne gültiges Gefälle wird die Fläche gleichmäßig auf die Abläufe verteilt, und der Nachweis nennt den Grund.
• Baureihe nach Abdichtung: In derselben Nennweite hat ein Hersteller oft mehrere Baureihen für verschiedene Abdichtungen. Der Nachweis wählt die Baureihe nach der Hauptabdichtung des Dachs. Kennt er sie nicht, rechnet er mit der niedrigsten Kapazität und weist Sie darauf hin.

4. Notentwässerung

Ein Notüberlauf entwässert erst, wenn die Abläufe verstopft sind. Deshalb hat er einen eigenen Block Bemessung der Notentwässerung mit eigenem Ergebnis.

• Den Abflussbeiwert C geben Sie ein. Für die Notentwässerung gelten andere Werte als für die Hauptentwässerung.
• Die Anwendung belegt ihn aus dem Aufbau nur vor, wenn sie die Dicken aller Schichten des Vegetationsaufbaus kennt. Sonst wartet sie auf Ihre Eingabe.
• Der Block zeigt Notabfluss Qnot, Kapazität des Notüberlaufs und Bemessungsstauhöhe.

Was die Ergebnisse bedeuten

• Erfüllt und Nicht erfüllt: Bei einem nicht erfüllten Ergebnis schreibt die Anwendung, auf wie viele Abläufe die Anzahl zu erhöhen ist. Die Abläufe ergänzen Sie im Dach-Editor.
• Nicht bewertbar: Eine Eingabe fehlt, etwa der Maßstab, der Hersteller der Elemente oder der Beiwert bei der Notentwässerung. Die Anwendung schreibt, was wo zu ergänzen ist, und setzt nichts selbst ein.
• Entfällt: Das Dach hat eine freie Entwässerungskante, und das Wasser fließt frei ab. Das ist kein Fehler.

Der Nachweis betrifft Anzahl und Kapazität der Entwässerungselemente. Rohrleitungen bemisst er nicht. Die Grenzen der Ergebnisse beschreibt der Artikel Was FredIQ nicht beurteilt.
