Rozvržení fasádních desek

Fasáda ve FredIQ

• Fasádu založíte jako novou zakázku: v okně Nová zakázka zvolte Typ střechy Fasáda. Typ později změnit nejde. Budova se střechou i obkladem jsou dvě zakázky.
• V kokpitu má fasádní zakázka místo záložky Střechy záložku Fasády. Editor otevřete v kartě Plocha fasády tlačítkem Zadat plochu, později Otevřít plochu.
• Fasáda řeší rozvržení desek a nářezový plán. Statiku fasády FredIQ neřeší vůbec: upevnění, rozteče, podkonstrukci ani zatížení větrem. Víc v článku Co FredIQ neposuzuje.

Postup v editoru

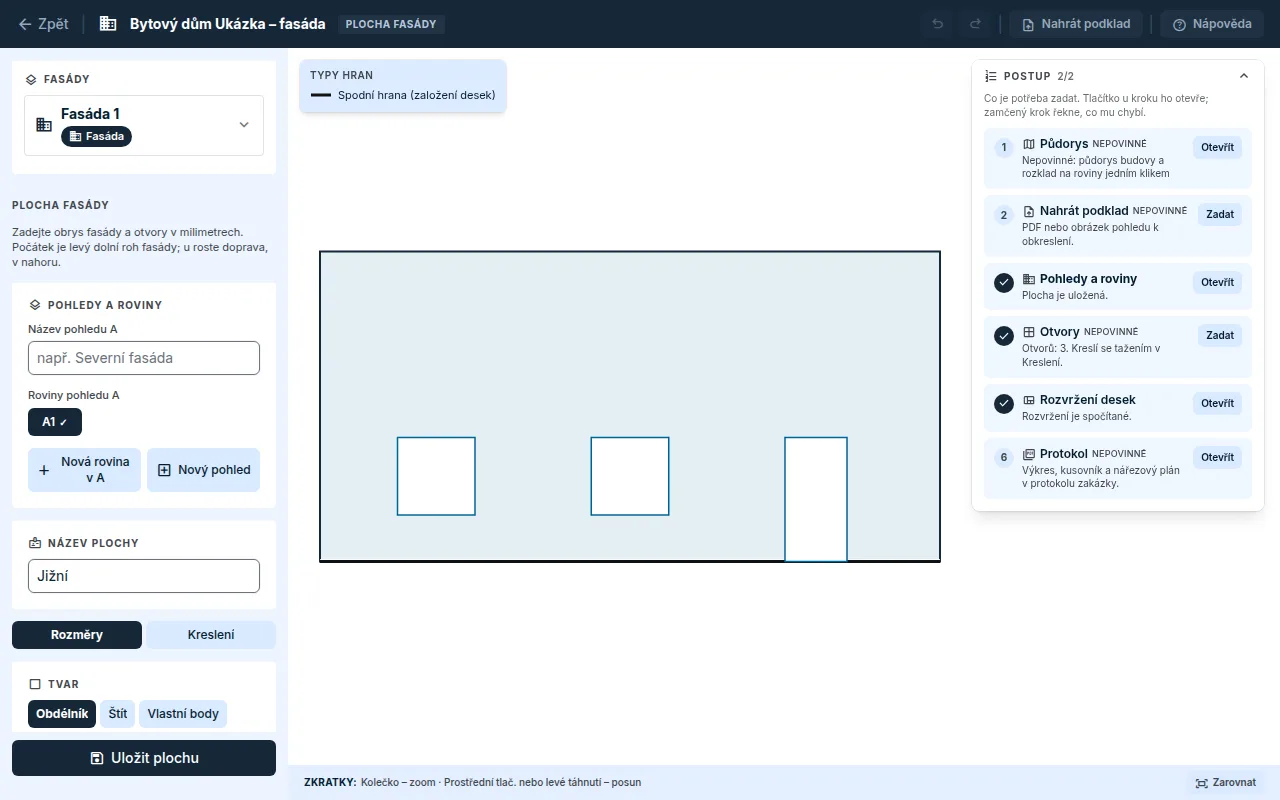

Okno Postup vpravo vede kroky: Půdorys (nepovinné), Nahrát podklad, Pohledy a roviny, Otvory, Rozvržení desek a Protokol. Plátno, myš a klávesy jsou stejné jako ve střešních editorech, viz Nakreslit střechu.

Rozměry se zadávají v milimetrech. Počátek je levý dolní roh fasády.

Pohledy a roviny

• Pohled je jedna strana budovy: A, B … Rovina je souvislá plocha obkladu v pohledu: A1, A2 … Pohled může mít víc rovin, třeba ustupující část nebo výstupek.
• Prázdná fasáda nabídne v kartě Jak chcete začít? volby Zadat rozměry, Nahrát podklad a Kreslit bez podkladu.

1. Přepínačem Způsob zadání zvolte Rozměry, nebo Kreslení.
2. U rozměrů zvolte Tvar: Obdélník, Štít, nebo Vlastní body, a zadejte Šířka a Výška. U štítu Výška okapu, Výška hřebene a polohu hřebene.
3. Při kreslení nakreslete nástrojem Obrys obrys roviny.
4. Další rovinu přidáte tlačítkem Nová rovina v A, další stranu budovy tlačítkem Nový pohled. Polohu roviny v pohledu určíte v části Umístění v pohledu.
5. Klikněte na Uložit plochu.

Otvory

• V části Otvory klikněte na Přidat otvor. Zvolte Druh (Okno, Dveře, nebo Jiný) a zadejte polohu Od levého okraje, Od spodní hrany a rozměry Šířka a Výška.
• Při kreslení nakreslíte otvor nástrojem Otvor tažením. Přesné míry doladíte v tabulce otvorů.
• Otvor musí ležet uvnitř obrysu a nesmí se překrývat s jiným otvorem.

Půdorys budovy (nepovinné)

Půdorys je pomůcka, ze které FredIQ navrhne roviny. Rozvržení, kusovník ani nářezový plán ho nečtou.

1. V kroku Půdorys nakreslete nástrojem Obvod budovy obvod budovy, sever nahoře.
2. Zadejte Výška stěny včetně atiky. U hran půdorysu určíte, zda se Obkládá se, a horní hranu Rovná, nebo Štít.
3. Ustupující podlaží přidáte tlačítkem Přidat úroveň.
4. Klikněte na Rozložit na roviny. Z každé obkládané hrany vznikne rovina a roviny se seskupí do pohledů podle světové strany.
5. Návrh se otevře v kroku Pohledy a roviny a platí, až ho uložíte.

Okno Půdorys a 3D ukazuje roviny v půdorysu a ve 3D, s otvory a spárami desek.

Podklad

• Tlačítkem Nahrát podklad v hlavičce nahrajete PDF, PNG nebo JPG pohledu. Podklad patří k uložené rovině.
• V kartě Měřítko změřte známou délku. Pak klikněte na Umístit počátek a na levý dolní roh fasády ve výkresu.
• Podklad je jen pro obkreslení. Plochu, rozvržení ani protokol nemění.

Rozvržení desek

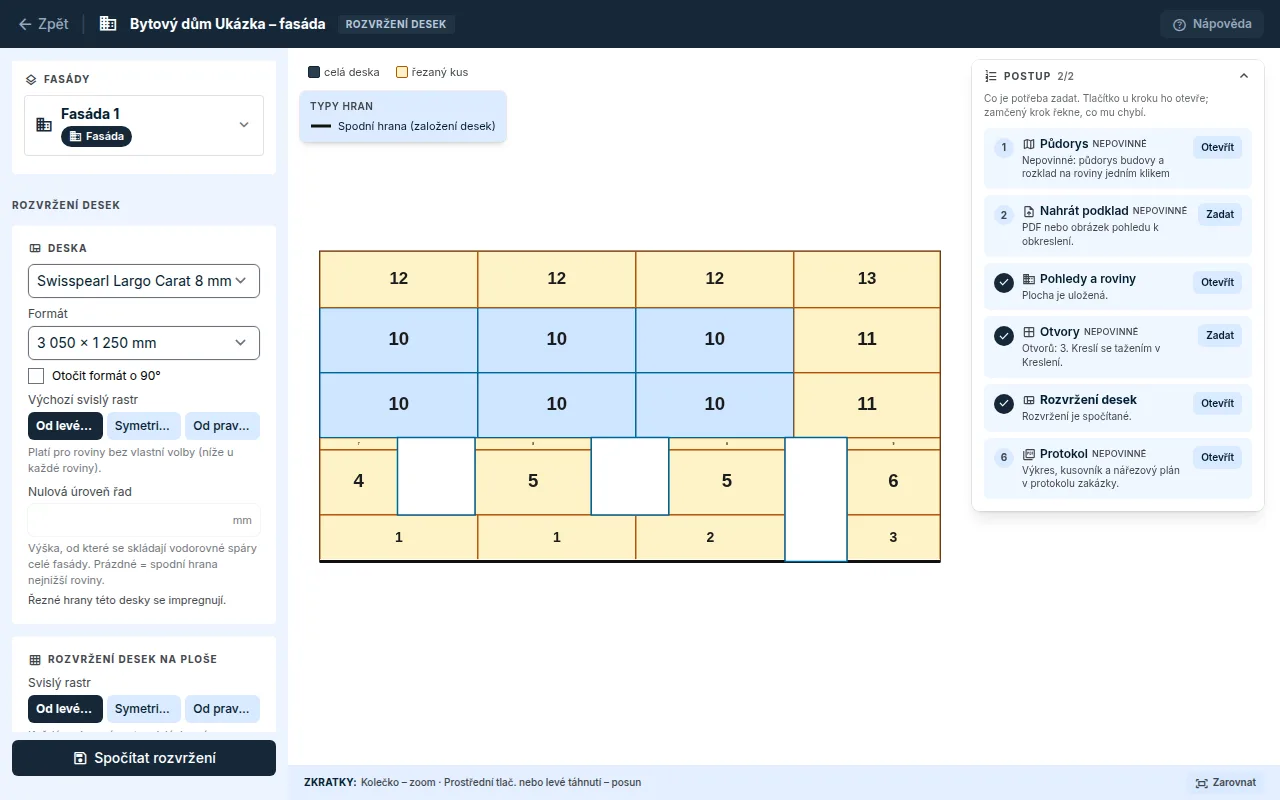

1. Otevřete krok Rozvržení desek. Stejně funguje karta Rozvržení desek na záložce Výpočty a tlačítko Zvolit desku.
2. Zvolte Deska a Formát. Formát, který katalog dovoluje otočit, otočíte volbou Otočit formát o 90°. Jedna deska a jeden formát platí pro celou fasádu.
3. Zvolte Výchozí svislý rastr: Symetricky od osy, Od levého dolního rohu, nebo Od pravého dolního rohu. Rovina může mít vlastní volbu.
4. Nulová úroveň řad je výška, od které se skládají vodorovné spáry celé fasády. Prázdné pole znamená spodní hranu nejnižší roviny.
5. Klikněte na Spočítat rozvržení.

Rozvržení se počítá z uložených rovin. Po změně plochy se přepočítá samo.

Podle čeho FredIQ desky rozvrhne

• Jen obdélníkové kusy. Kolem otvoru se rastr láme po ostění, parapetu a nadpraží.
• Průběžné spáry svisle i vodorovně. Vodorovné spáry leží v jedné výšce na celé fasádě.
• Žádný kus pod nejmenší rozměr desky. Raději se posune celá řada nebo rastr.
• Formát, spára a nejmenší kus podle údajů desky v katalogu.
• Deska nenavazuje přes roh: každá rovina má vlastní rastr.

U směrové desky a u desky, jejíž řezné hrany se impregnují, to aplikace pod volbou desky připomene.

Upozornění

Kde nejmenší kus dodržet nejde, kus zůstane a rozvržení se nezahodí. Část Upozornění ukáže rovinu a rozměr, například pás nižší než nejmenší kus nebo úzký krajní sloupec. Upozornění rozvržení neblokují. Pomůže jiný formát, jiné založení rastru, jiná nulová úroveň řad, nebo úprava roviny.

Kusy k objednání a nářez popisuje návod Nářezový plán.
